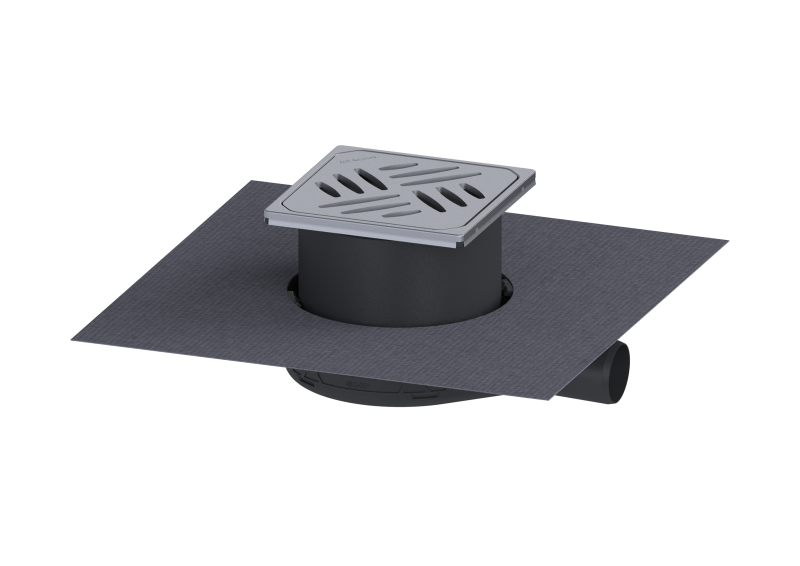

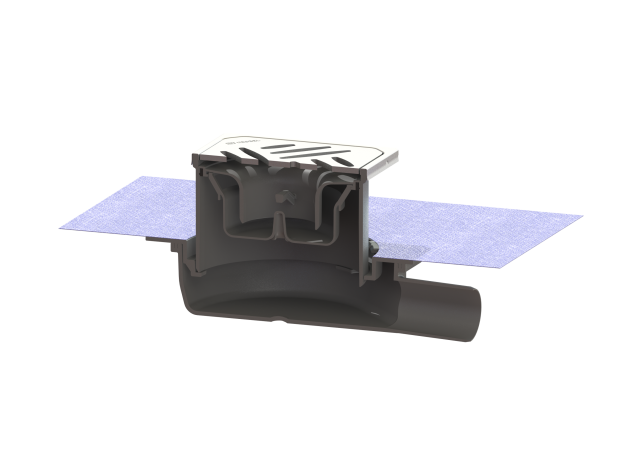

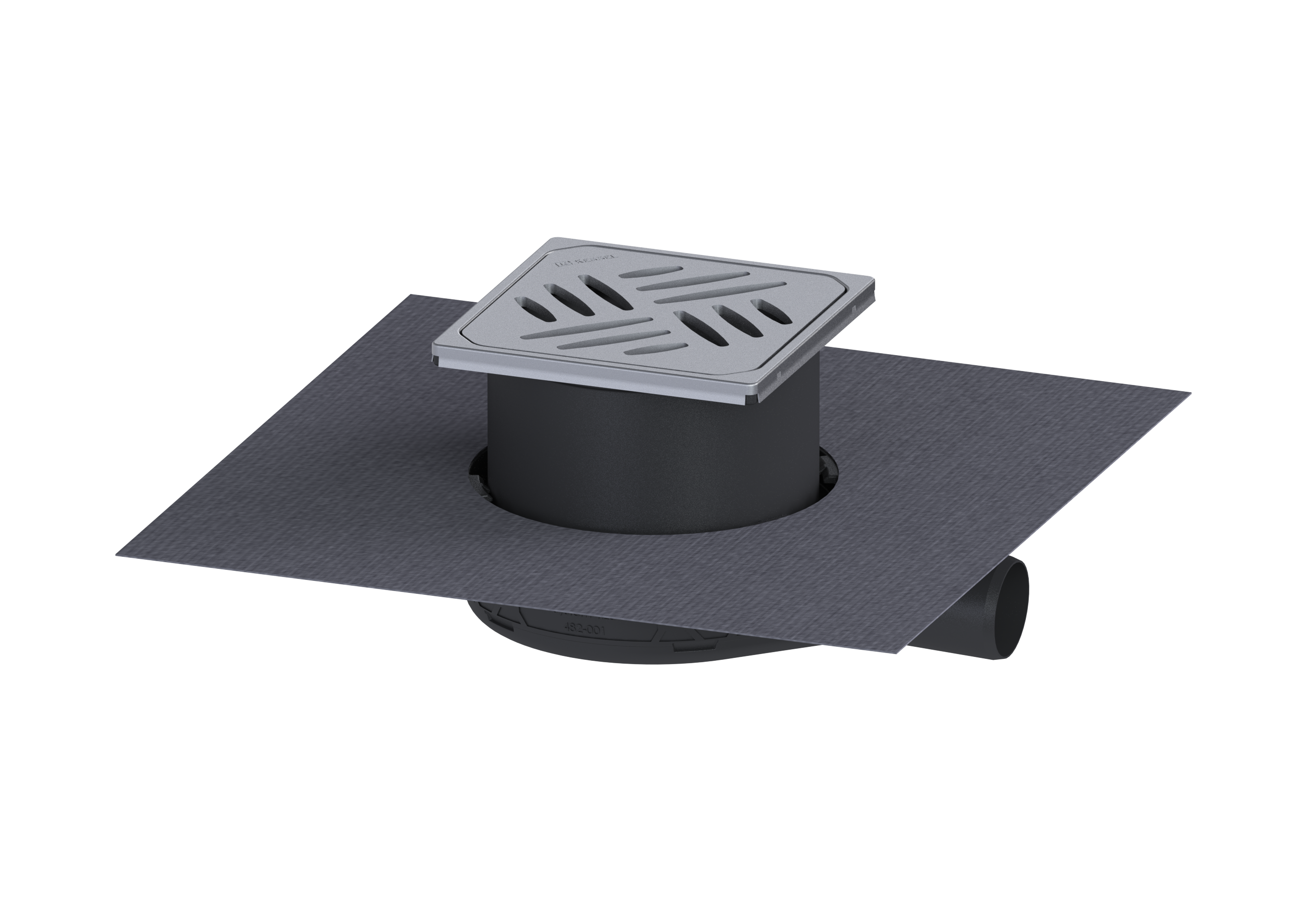

Der Bodenablauf Der Ultraflache 54 ist zur Bodenentwässerung im Innenbereich geeignet. Der Ablauf aus Kunststoff ist mit einem herausnehmbaren Geruchsverschluss im Aufsatzstück ausgestattet. Bei Sickerwasseröffnung offen, kein Fluten der Abdichtungsebene bei Aufstau.
Ausführung
System: 125
Sickerwasseröffnung: optional
Abdichtung am Grundkörper: werksseitig angebrachte Dichtmanschette (WaD) nach DIN 18534
Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I
Sperrwasserhöhe: 22 mm
Allgemeine Merkmale
Nennweite (DN): 40
Außendurchmesser (DA): 40 mm
Geruchsverschluss: inklusive
Nachhaltig: durch Einsatz von Rezyklat-Material
Abmessungen
Höhenverstellbarkeit: 63 - 116 mm
Gewicht netto: 0,86 kg
Gewicht brutto: 1,02 kg
Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
Länge: 246 mm
Breite: 200 mm
Höhe: 54 mm
Verpackungsmaß Länge: 247 mm
Verpackungsmaß Breite: 247 mm
Verpackungsmaß Höhe: 180 mm
Behälter/Grundkörper
Auslauf Anzahl: 1
Material Grundkörper: ABS
Abdeckungsmerkmale
Abdeckungsart: Designrost
Abdeckung Material: Edelstahl 1.4301 (V2A)
Abdeckung Farbe: silber
Abdeckung Breite: 120 mm
Abdeckung Höhe: 16 mm
Abdeckung Länge: 120 mm
Bodenbelaghöhe min.: 9 mm
Oberfläche: geschliffen
Rahmen Material: Edelstahl 1.4301 (V2A)
Verriegelung: unverriegelt
Belastungsklasse: L 15 (EN 1253-1)
Rost Design: Kessel
Rutschhemmklasse: R9 nach DIN 51130; C nach DIN 51097
Rahmen Breite: 132 mm
Rahmen Länge: 132 mm
Bodenbelaghöhe max.: 62 mm
Form Aufsatzstück: eckig
Aufsatzstück Material: ABS
