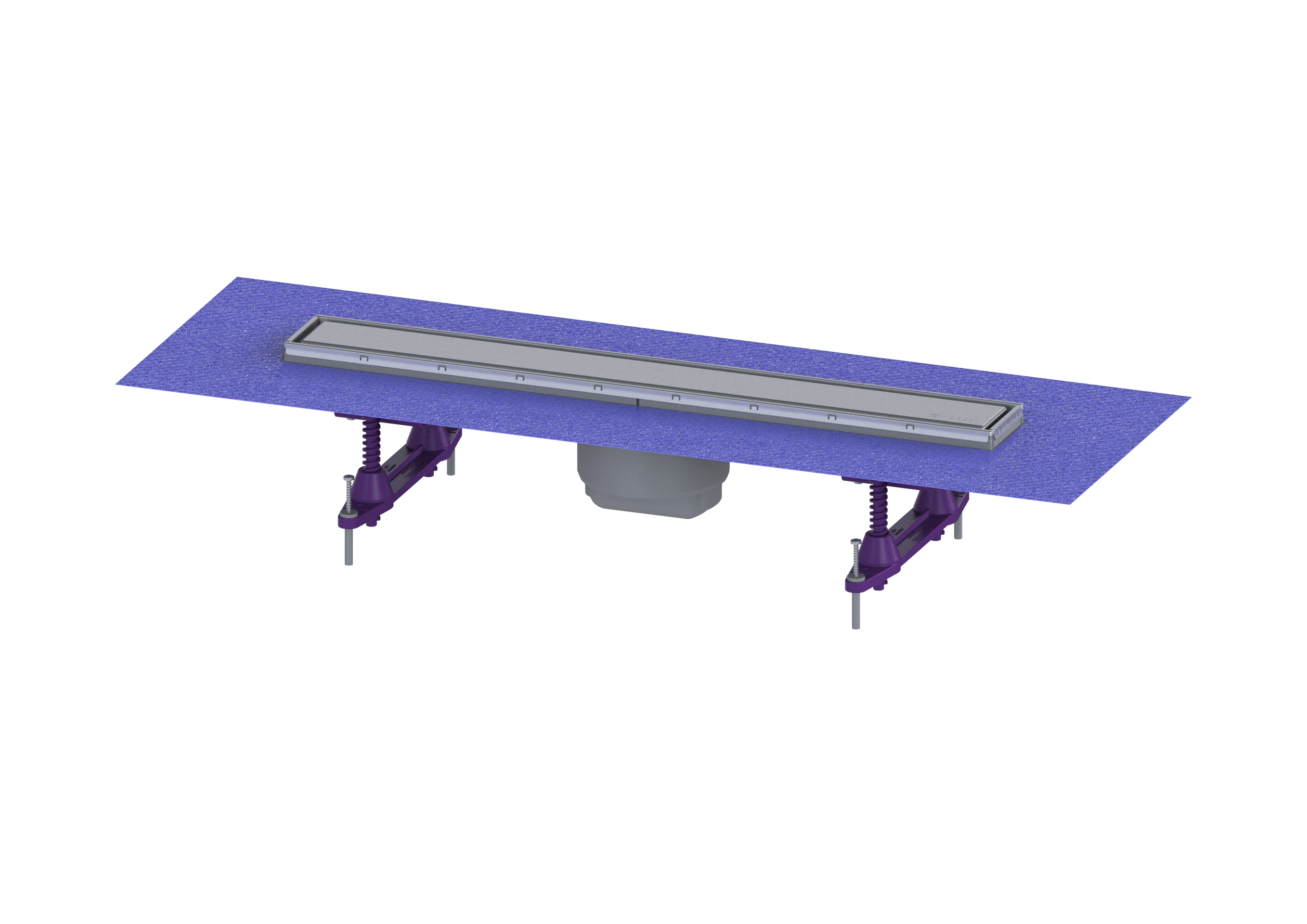

Das Aufsatzstück Linearis Compact ist in Kombination mit einem Grundkörper des modularen KESSEL-Baukastensystems 100 zur Linienentwässerung im Innenbereich geeignet.
Ausführung
System: 100
Sickerwasseröffnung: ja
Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534
Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I
Sperrwasserhöhe: 50 mm
Ablaufleistung (l/s) mit 10 mm Aufstau: 0,6
Ablaufleistung (l/s) ohne Aufstau: 0,5 mm
Allgemeine Merkmale
Nennweite (DN): 100
Außendurchmesser (DA): 100 mm
Geruchsverschluss: inklusive
Abmessungen
Gewicht netto: 1,56 kg
Gewicht brutto: 1,97 kg
Außenmaß Länge: 615 mm
Einbautiefe: 80 - 140 mm
Breite: 136 mm
Höhe: 77 mm
Verpackungsmaß Länge: 640 mm
Verpackungsmaß Breite: 200 mm
Verpackungsmaß Höhe: 95 mm
Abdeckungsmerkmale
Abdeckungsart: Edelstahl-Abdeckung
Abdeckung Material: Edelstahl 1.4301 (V2A)
Abdeckung Farbe: silber
Rahmen Material: Edelstahl 1.4301 (V2A)
Belastungsklasse: K 3 (EN 1253-1)
Rost Design: optional befliesbar
Rahmen Breite: 66 mm
Rahmen Länge: 550 mm
Bodenbelaghöhe max.: 15 mm
Aufsatzstück Material: ABS
