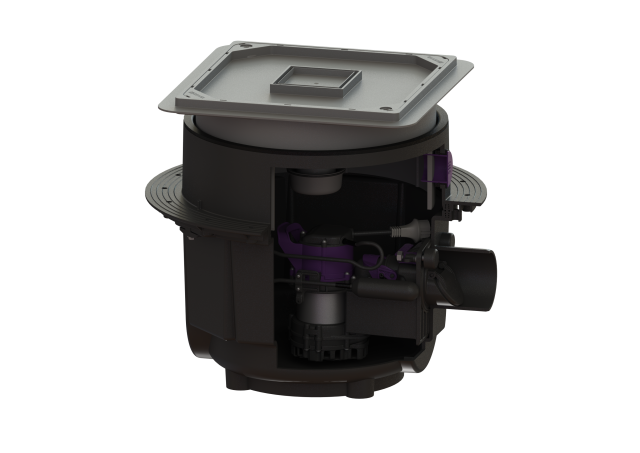

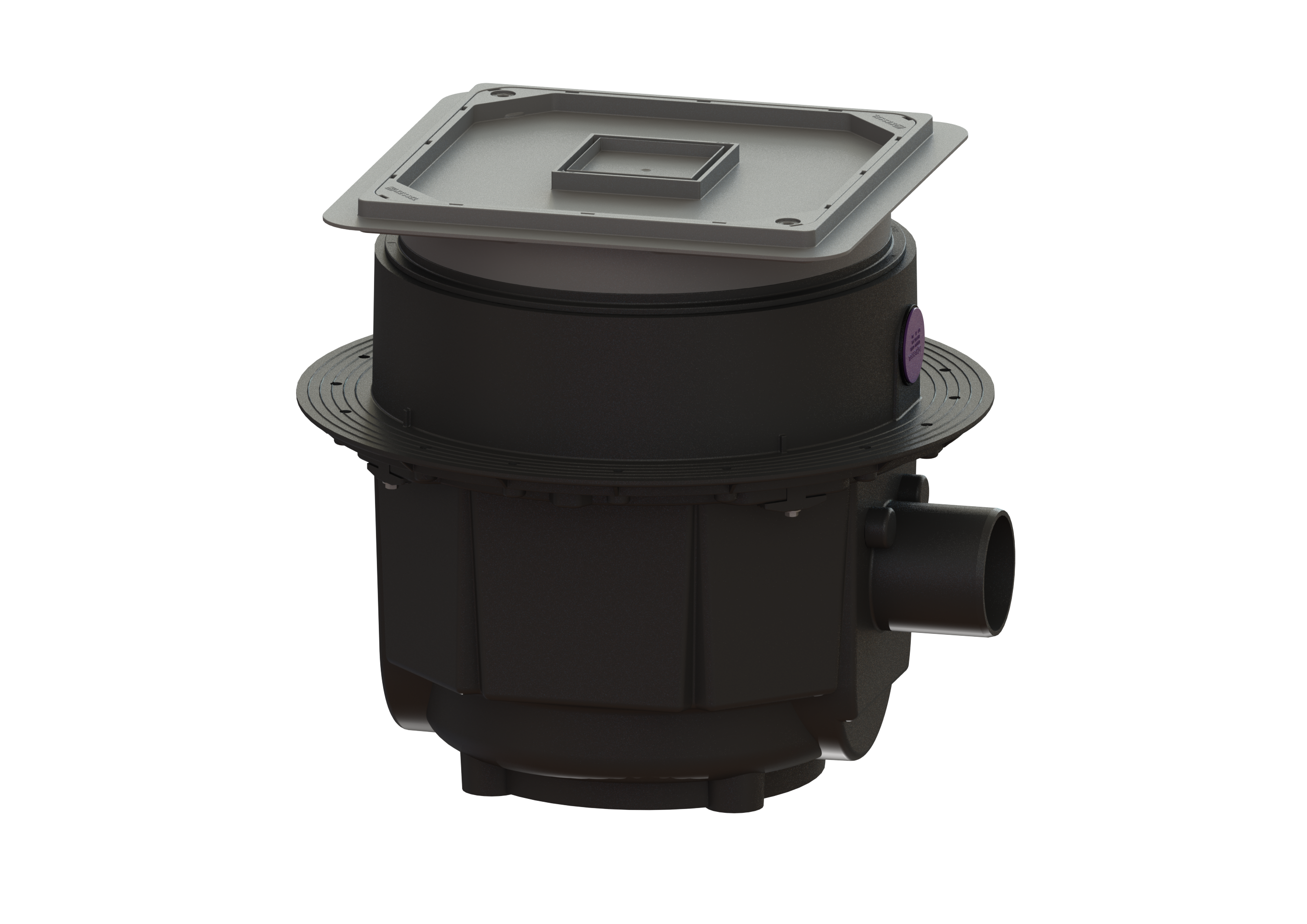

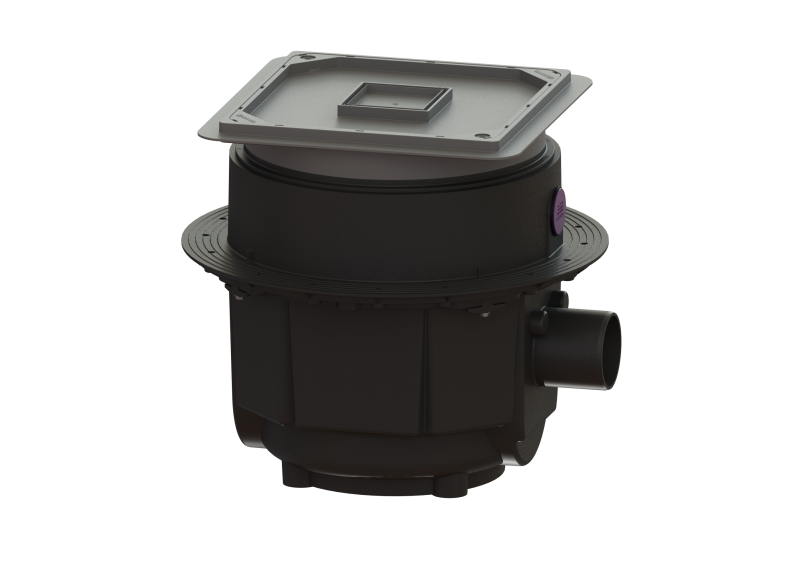

Die Premium-Rückstaupumpanlage Pumpfix S für fäkalienfreies Abwasser ist mit einer Pumpe und zwei mechanischen Rückstauklappen ausgestattet, die bei Rückstau selbsttätig schließen. Im Normalzustand erfolgt die Entwässerung über das natürliche Gefälle zum Kanal. Die Entwässerung während der Rückstauphase erfolgt über die integrierte Pumpe gegen den Rückstaudruck in den Abwasserkanal.
Ausführung
Durchgangsdichtung für Kabelleerrohr (DN): 50
Ablaufleistung (l/s) mit 20 mm Aufstau: 1,6
Mechanische Rückstauklappen: 2
Anlagenverbau: WU-Beton
Allgemeine Merkmale
Norm: EN 1253-1
Nennweite (DN): 100
Außendurchmesser (DA): 110 mm
Einbausituation: Einbau in die Bodenplatte
Rückstauschutz: Typ 5
Geruchsverschluss: inklusive
Abmessungen
Höhenverstellbarkeit: 27 - 202 mm
Gewicht netto: 20 kg
Gewicht brutto: 21,65 kg
Aussparungsmaß Breite: 700 mm
Aussparungsmaß Länge: 700 mm
Einbautiefe: 481 - 656 mm
Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
Länge: 590 mm
Breite: 590 mm
Verpackungsmaß Länge: 610 mm
Verpackungsmaß Breite: 610 mm
Verpackungsmaß Höhe: 490 mm
Abdeckungsmerkmale
Abdeckungsart: befliesbare Abdeckplatte
Abdeckung Material: Kunststoff
Abdeckung Farbe: wählbar
Abdeckung Breite: 400 mm
Abdeckung Länge: 400 mm
Ablauffunktion: ja
Verriegelung: verriegelbar
Belastungsklasse: A 15 (EN 124)
Bodenbelaghöhe max.: 16 mm
Fördereinrichtung
Anschlusstyp: Schuko 2-polig
Schutzklasse: I
Schutzart Pumpe: IP 68
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 8 m³/h
Förderhöhe max.: 8 m
Drehzahl: 2800 U/min
Leistung P1: 0,5 kW
Leistung P2: 0,32 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm²
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 2,2 A
Steuerung
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Anschlusstyp: Schuko 2-polig
Erforderliche Absicherung Schaltgerät: C 16 A
