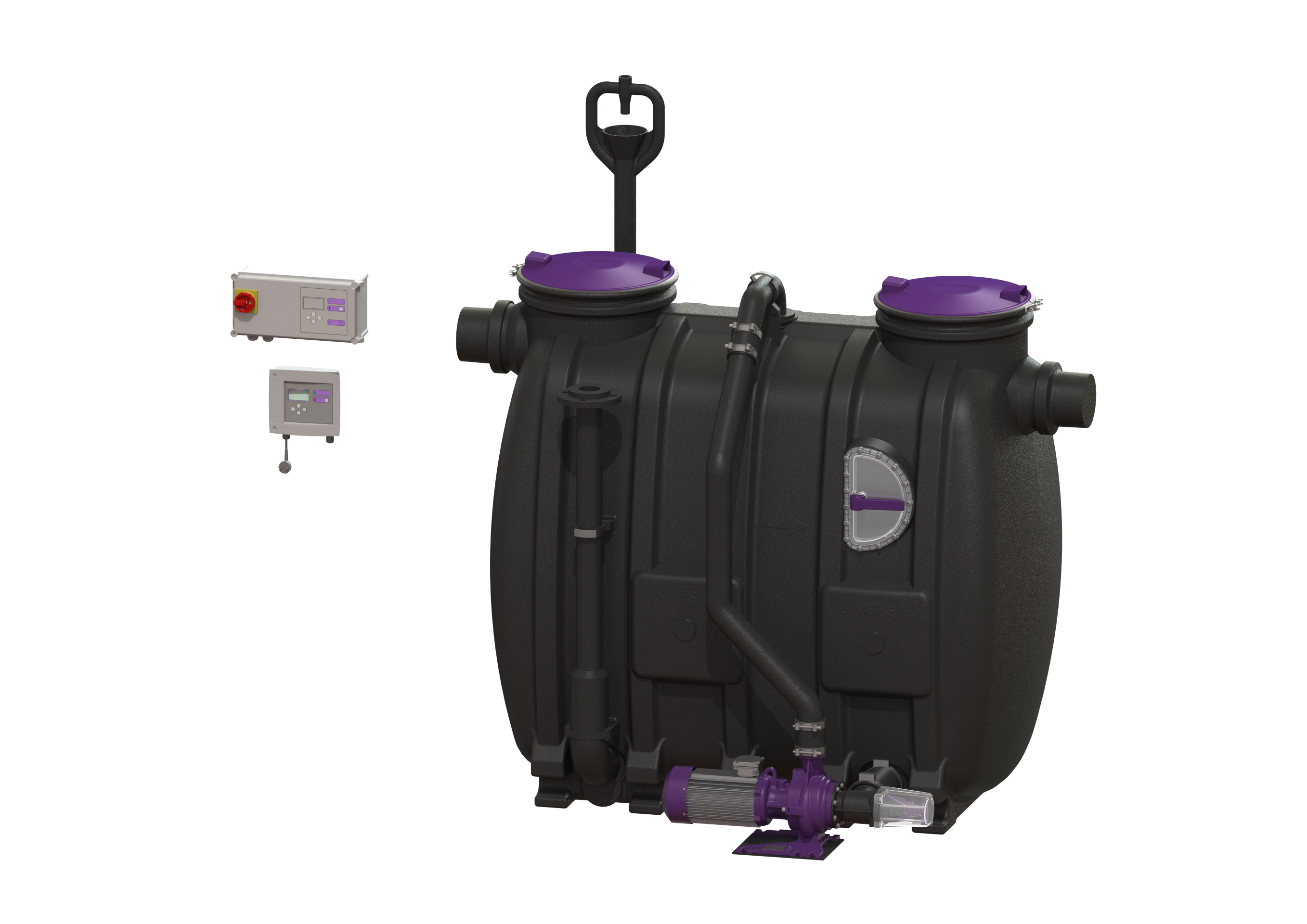

Der Abscheider für fetthaltiges Abwasser ist für die freie Aufstellung in frostgeschützten Räumen geeignet und verzichtet auf metallische Bauteile im Behälter. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang ausgestattet und besitzt ein konisch zulaufendes Bodenteil für eine schnelle und saubere Entsorgung. Zwei geruchsdichte Deckel mit Schnellspannverschlüssen ermöglichen einen einfachen Zugang für Reinigungs- und Wartungsarbeiten. Das innovative Schredder-Mix-System mit integriertem Zerhacker übernimmt die Homogenisierung und Umwälzung des Behälterinhaltes. Die Reinigung erfolgt dabei über eine außenliegende Pumpe, die mit einem Absperrschieber vom Behälter getrennt werden kann. Für die geruchsneutrale manuelle Entsorgung ist ein Direktentsorgungsstutzen vorhanden. Der vollautomatische Programmablauf wird durch ein anwenderfreundliches Schaltgerät mit mehrzeiliger Displayanzeige gesteuert, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden kann. Über eine optional erhältliche Fernbedienung kann die Reinigung und Entsorgung von einer entfernten Stelle aus gestartet werden. Durch das individualisierbare Reinigungsprogramm mit Schnellwahlfunktion kann die Reinigung bedarfsgerecht an die örtlichen Gegebenheiten angepasst werden. Nach der Entsorgung sind nur noch max. 3 Liter Schlammrestvolumen im Behälter vorhanden. Mithilfe einer vollautomatisierten Spülung der Trinkwasserleitungen kann die Einhaltung der Trinkwasser-Hygiene-Verordnung gewährleistet werden. Gewährleistung auf den Werkstoff PE 20 Jahre.
Ausführung
Absperreinrichtung: ja
Schauglas: ja
Nenngröße (NS): 7
Fülleinrichtung nach DIN 1988: ja
Entsorgungsart: automatisches Reinigungssystem
Wasserversorgung: 2 Magnetventile 1"
Allgemeine Merkmale
Material: PE
Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen)
Lieferumfang: Storz-B-Kupplung R 2 1/2 " für Saugwagenanschluss
Abmessungen
Gewicht netto: 190 kg
Aufstellfläche Länge: 1600 mm
Aufstellfläche Breite: 1220 mm
Einbringmaß Länge: 1850 mm
Einbringmaß Breite: 990 mm
Einbringmaß Höhe: 1560 mm
Behälter/Grundkörper
Nenndruck (PN): 10
Druckabgang (DN): 65
Druckabgang (DA): 75 mm
Abstand Rohrsohle Auslauf zu Behälterboden: 1130 mm
Abstand Rohrsohle Zulauf zu Behälterboden: 1200 mm
Auslauf Nennweite (DA): 160 mm
Auslauf Nennweite (DN): 150
Zulauf Nennweite (DA): 160 mm
Zulauf Nennweite (DN): 150
Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, HT-Rohre nach DIN 19560, PP oder AS
Wartungsöffnung: 420 mm
Abwasserinhalt
Abscheiderinhalt: 567 l
Schlammfanginhalt: 700 l
Speichermenge an Fett: 302 l
Fördereinrichtung
Pumpe: SPF 300 KE
Anzahl Pumpen: 1
Gewicht Pumpe: 44 kg
Anschlusstyp: Direktanschluss
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,87
Schutzart Pumpe: IP 55
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 60 m³/h
Förderhöhe max.: 17 m
Drehzahl: 2850 U/min
Leistung P1: 3,6 kW
Leistung P2: 3 kW
Betriebsart: S2 - 30 Min.
Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm²
Laufrad Typ: Radiallaufrad mit Zerhacker
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 6,2 A
Steuerung
Motorschutz Schalter: ja
Erforderliche Absicherung (RCD): 30 mA
Schutzart Schaltgerät: IP 54
Netzfrequenz: 50 Hz
Betriebsspannung: 400 V
Anschlusstyp: Direktanschluss
Potentialfreier Kontakt: ja
GSM-Schnittstelle: nein
USB-Schnittstelle: nein
Logbuchfunktion: ja
Mehrzeilige Displayanzeige: ja
Batteriepufferung: nein
Selbstdiagnosesystem (SDS): ja
Erforderliche Absicherung Schaltgerät: Absicherung über Schaltgerät 400 V
