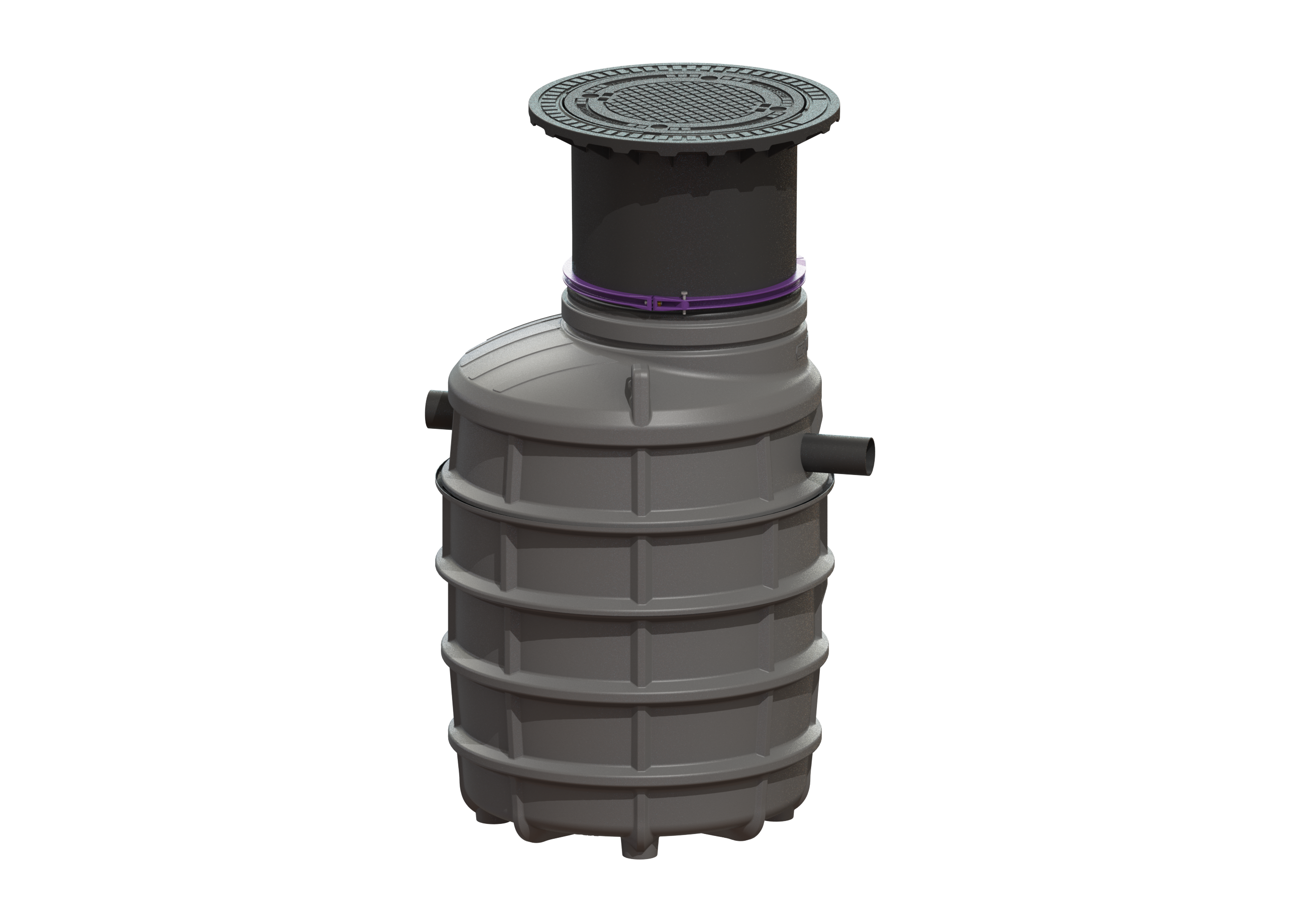

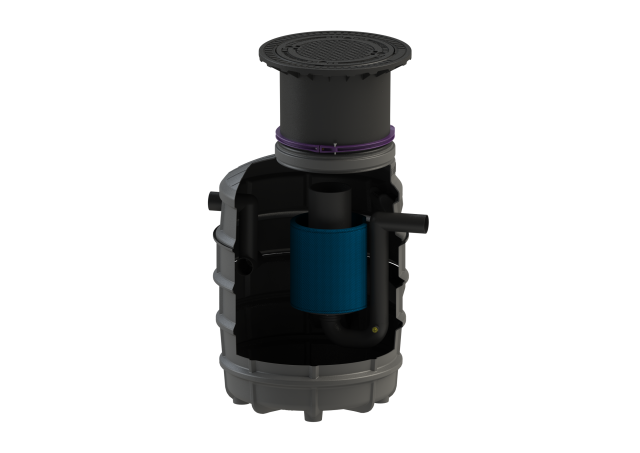

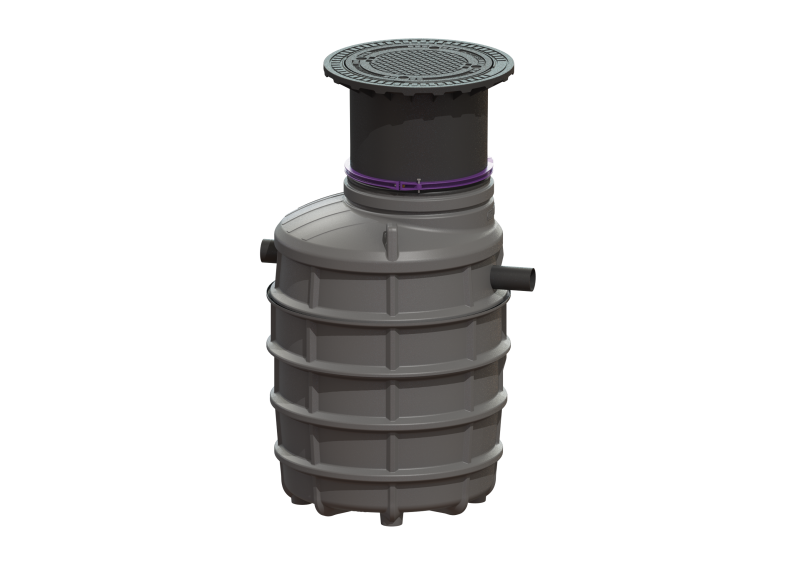

Der Abscheider für Leichtflüssigkeiten ist für den Erdeinbau geeignet und mit einem herausnehmbaren Koaleszenzeinsatz ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) enthält einen integrierten Schlammfang sowie eine selbsttätige Verschlusseinrichtung. Durch die tagwasserdichte/n Abdeckung/en wird ein einfacher Zugang für Reinigungs- und Wartungsarbeiten ermöglicht. Bei Belastungsklasse D ist bauseits eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Bauseitiger Anschluss an Zu- und Auslauf mit PE-HD-Rohren nach DIN 19537, PVC-KG-Rohren nach DIN 19534, PP oder AS an werksseitigen Rohrstutzen (PE) möglich. Bei der Wahl der passenden Dichtungen und Rohrmaterialien sind die gültigen Normen zu beachten. Gewährleistung auf den Werkstoff PE 20 Jahre.
Ausführung
Nenngröße (NS): 3
Koaleszenzeinsatz: ja
Tragfähigkeit (DIN 19901): E4
Allgemeine Merkmale
Material: PE
Norm: EN 858
Einbausituation: Einbau ins Erdreich
Abscheiderklasse: I
Anwendungsspektrum für Leichtflüssigkeiten: von 0,85 bis 0,95 g/cm3
Abmessungen
Gewicht netto: 196 kg
Gewicht brutto: 211 kg
Einbautiefe: 545 - 995 mm
Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück, 5 Grad neigbar
Verpackungsmaß Länge: 2100 mm
Verpackungsmaß Breite: 1000 mm
Verpackungsmaß Höhe: 1750 mm
Behälter/Grundkörper
Abstand Rohrsohle Auslauf zu Behälterboden: 1055 mm
Abstand Rohrsohle Zulauf zu Behälterboden: 1105 mm
Auslauf Nennweite (DA): 110 mm
Auslauf Nennweite (DN): 100
Zulauf Nennweite (DA): 110 mm
Zulauf Nennweite (DN): 100
Lichte Weite Behälter (LW): 1000 mm
Lichte Weite Einstieg (LW): 600 mm
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte
Abdeckung Farbe: schwarz
Belastungsklasse: D 400 (EN 124)
Abwasserinhalt
Gesamtvolumen: 800 l
Schlammfanginhalt: 400 l
Speichermenge an Leichtflüssigkeit: 200 l
