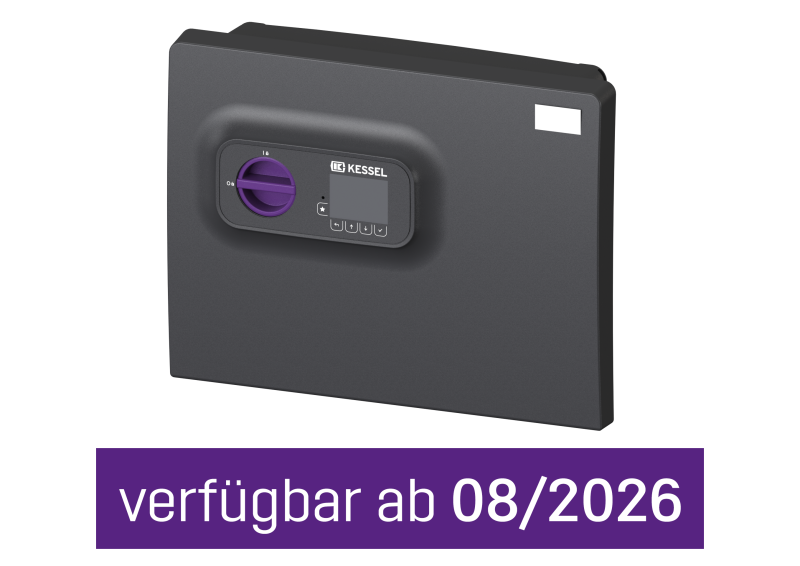

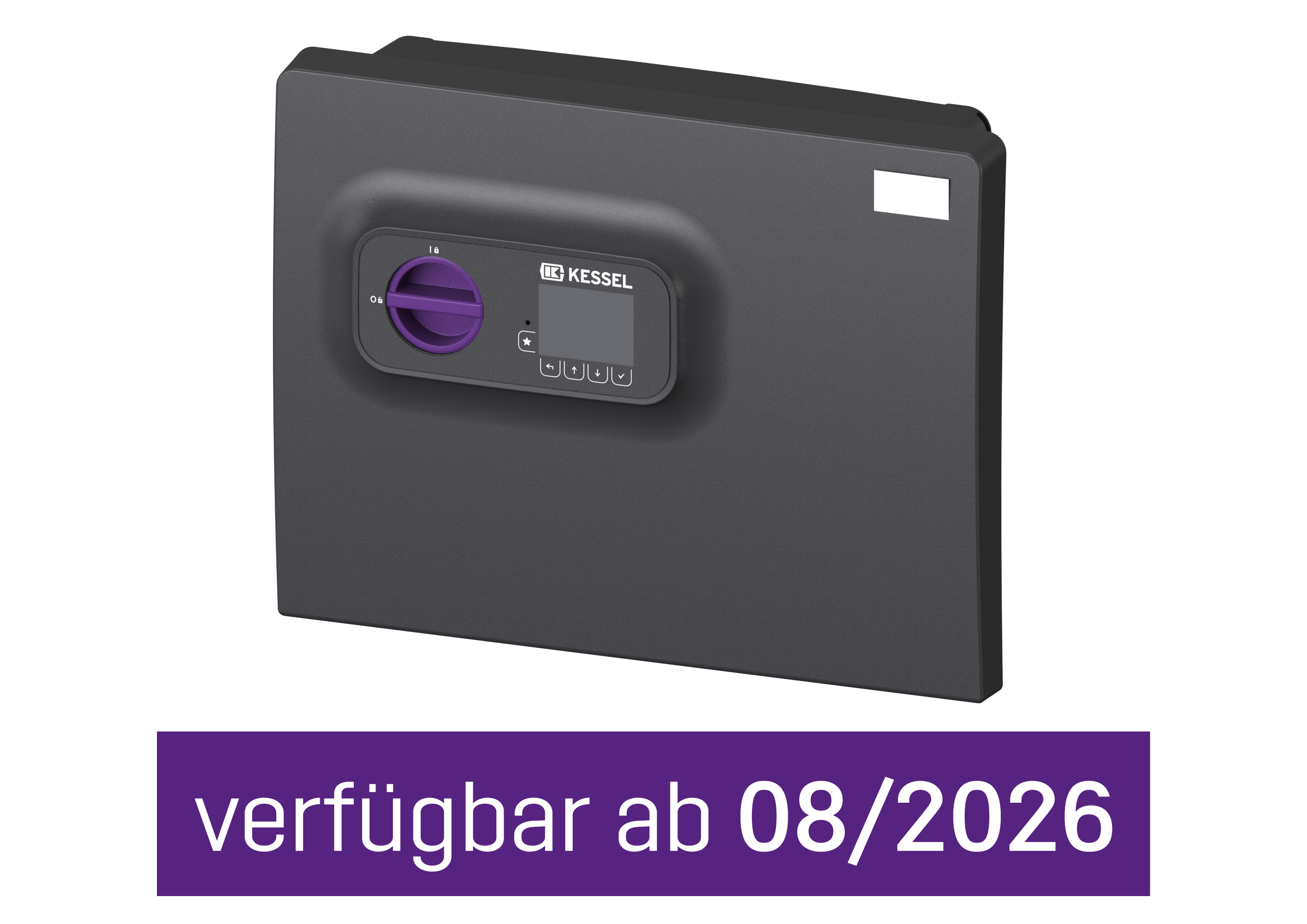

Schaltgerät Connect Pro für Hebeanlagen, Pumpstationen und EasyClean ground Multi.
Passend für 400V Doppelanlagen ohne ATEX Anforderungen.
Optionale Anschlussmöglichkeiten für Schwimmerschalter, optische Alarmsonde und Pegelsonde.
Anwenderfreundliche Menüführung mit mehrzeiligem Display. Menüführung in 15 Sprachen. Verbindung über einen Webserver mit einem 2nd Screen zum Auslesen des Logbuchs, Einstellen von Parametern und Hochladen von Firmware- und Sprachdateien. Einstellung der angeschlossenen Anlage mithilfe händischer Eingabe oder der passenden Firmwaredatei auf der produktspezifischen Homepage.
Einfache Umstellung in den Handbetrieb und Anpassung funktionsrelevanter Parameter.
Selbstdiagnosesystem (SDS) zur Überwachung von Pumpen, Sensorik und Batteriepufferung.
Bei unsachgemäßer Installation oder Betriebsstörung erfolgt eine optische und akustische Alarmmeldung. Weiterleitung einer Sammelstör- und Alarmmeldung über parametrierbaren optionalen potentialfreien Kontakt oder Modbus-LTE Gateway. Die Modbus-Schnittstelle steht wahlweise auch einer GLT zur Verfügung.
Zusätzlich kann ein SonicControl-Sensor am Schaltgerät angeschlossen werden.
Ausführung
Baureihe: ab 03/2026
Anlagenart: Doppelanlage
Allgemeine Merkmale
Farbe: steingrau
Anlagen Typ: Duo
Abmessungen
Gewicht netto: 3,74 kg
Gewicht brutto: 4,79 kg
Verpackungsmaß Länge: 480 mm
Verpackungsmaß Breite: 355 mm
Verpackungsmaß Höhe: 160 mm
Steuerung
Schaltgerät: Connect Pro
Betriebsspannung: 400 V
Netzfrequenz: 50/60 Hz
Nennstrom (max.): 9 A
Ausgangsleistung (max.): 6,2 kW
Leistung Aktivmodus: 3,0 W
Schutzart Schaltgerät: IP 54
Motorschutz: ja (elektronisch)
Erforderliche Absicherung Schaltgerät: C 16 A / C 20 A
Selbstdiagnosesystem (SDS): ja
Hauptschalter: ja
Batteriepufferung: ja
Mehrzeilige Displayanzeige: ja
Second Screen: ja (Wi-Fi)
Logbuchfunktion: ja
Modbus (GLT oder Gateway): ja (RTU)
Potentialfreier Kontakt: ja (2)
Alarmgeber: ja
externer Signalgeber: ja
SonicControl Option: ja
Befüllen Option: ja
USB-Schnittstelle: nein
