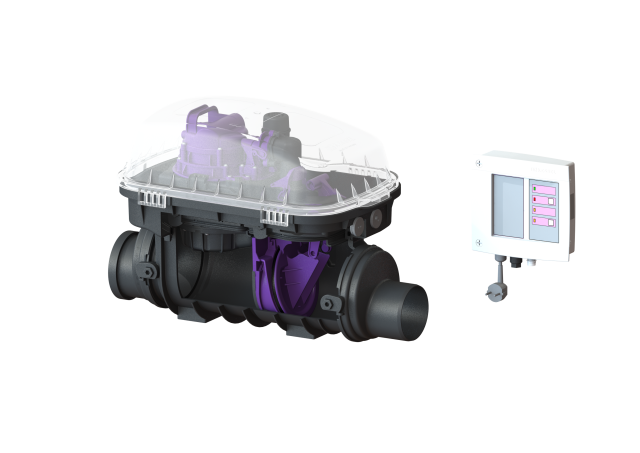

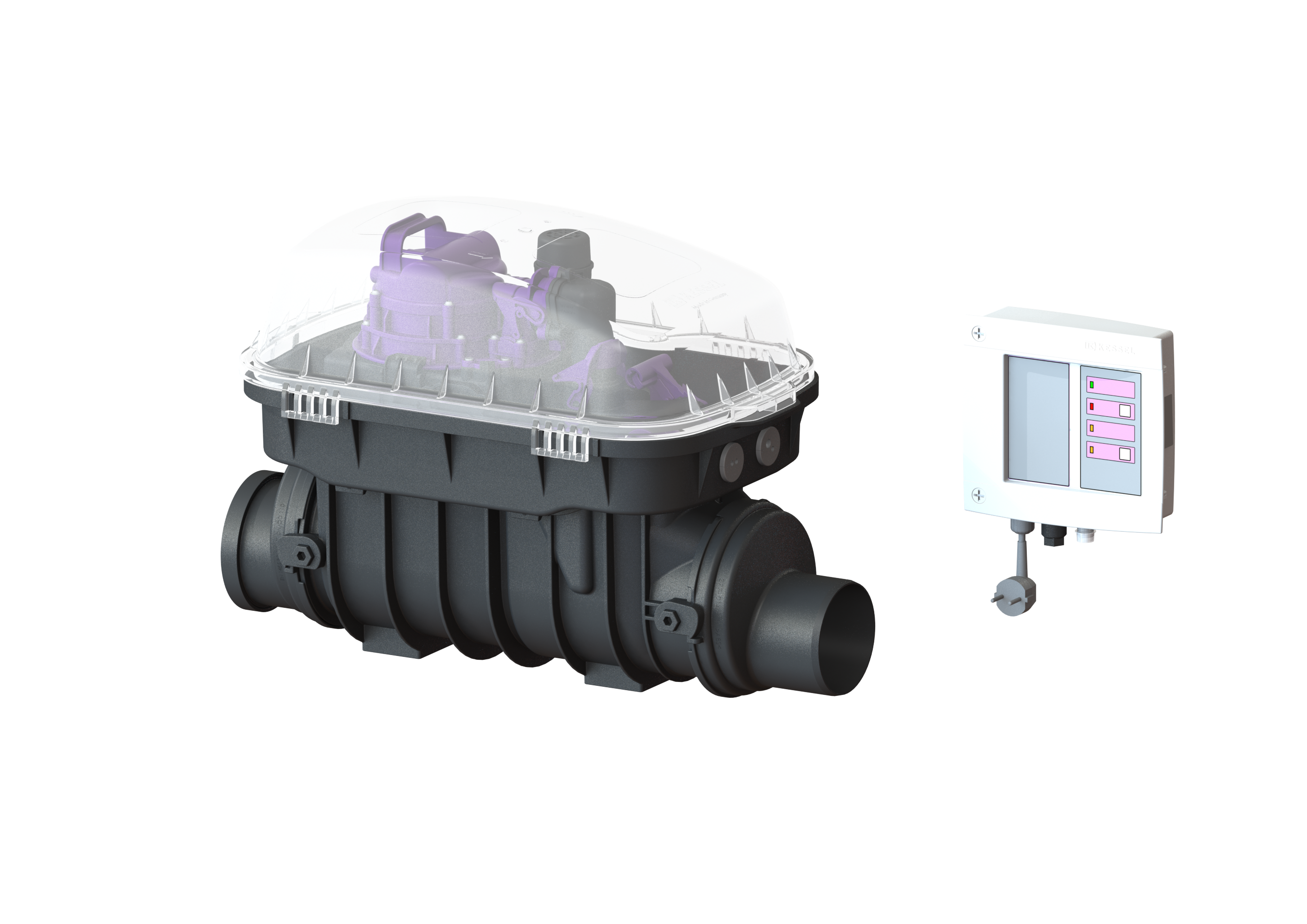

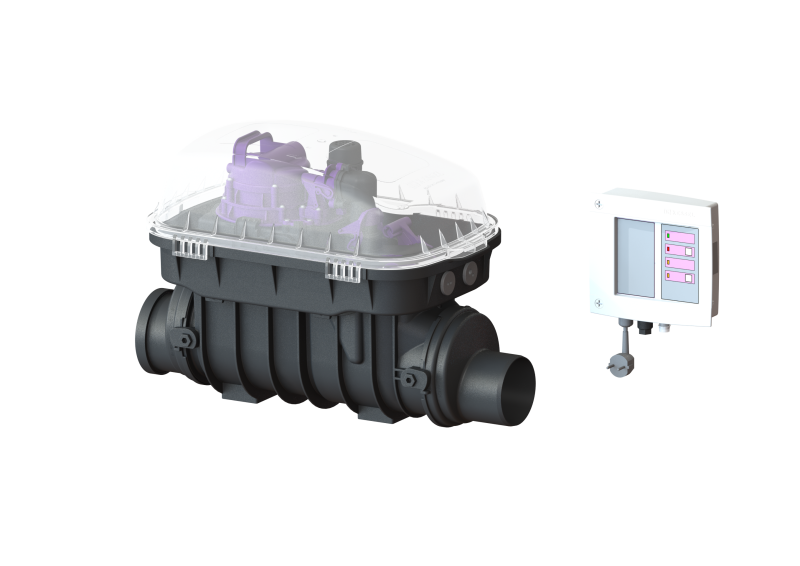

Die Premium-Rückstaupumpanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer Pumpe und einem mechanischen Verschlusssystem ausgestattet. Im Normalzustand erfolgt die Entwässerung über das natürliche Gefälle zum Kanal. Die Entwässerung während der Rückstauphase erfolgt über die Pumpe mit integrierter Schneideinrichtung gegen den Rückstau in den Kanal. Die Steuerung erfolgt durch ein steckerfertiges Schaltgerät.
Ausführung
Notverschluss: ja
Pumpensteuerung: Schaltgerät
Motorische Rückstauklappen: 1
Allgemeine Merkmale
Farbe: schwarz
Nennweite (DN): 100
Außendurchmesser (DA): 110 mm
Abwasserart: fäkalienhaltig und fäkalienfrei
Einbausituation: freiliegende Abwasserleitung
Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen)
Kabellänge: 5 m
Zulassung: Z-53.2-388,Z-53.2-388_V
Abmessungen
Gewicht netto: 16,5 kg
Gefällesprung: 9 mm
Länge: 642 mm
Höhe: 422 mm
Verpackungsmaß Länge: 642,2 mm
Verpackungsmaß Breite: 350 mm
Verpackungsmaß Höhe: 421,8 mm
Abdeckungsmerkmale
Abdeckungsart: Schutzhaube
Abdeckung Material: Kunststoff
Abdeckung Farbe: transparent
Abdeckung Breite: 350 mm
Abdeckung Höhe: 165 mm
Abdeckung Länge: 542 mm
Verriegelung: Klipverschluss
Fördereinrichtung
Pumpe: SPZ 1000
Anzahl Pumpen: 1
Gewicht Pumpe: 10 kg
Anschlusstyp: codierter Stecker
Betriebsspannung: 230 V
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,97
Schutzart Pumpe: IP 68 (3m/48h)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 11,5 m³/h
Förderhöhe max.: 10 m
Drehzahl: 2800 U/min
Leistung P1: 1,2 kW
Leistung P2: 0,69 kW
Betriebsart: S3 - 50 %
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm²
Laufrad Typ: Schneidwerk
Typ Anschlussleitung Motor: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm²
Typ Anschlussleitung Sonde: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm²
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 5,2 A
Steuerung
Schaltgerät: Standard
Betriebsspannung: 230 V
Schutzart Schaltgerät: IP 54
Erforderliche Absicherung Schaltgerät: C 16 A
Selbstdiagnosesystem (SDS): ja
Batteriepufferung: ja
Logbuchfunktion: ja
Anschlusstyp: codierter Stecker
