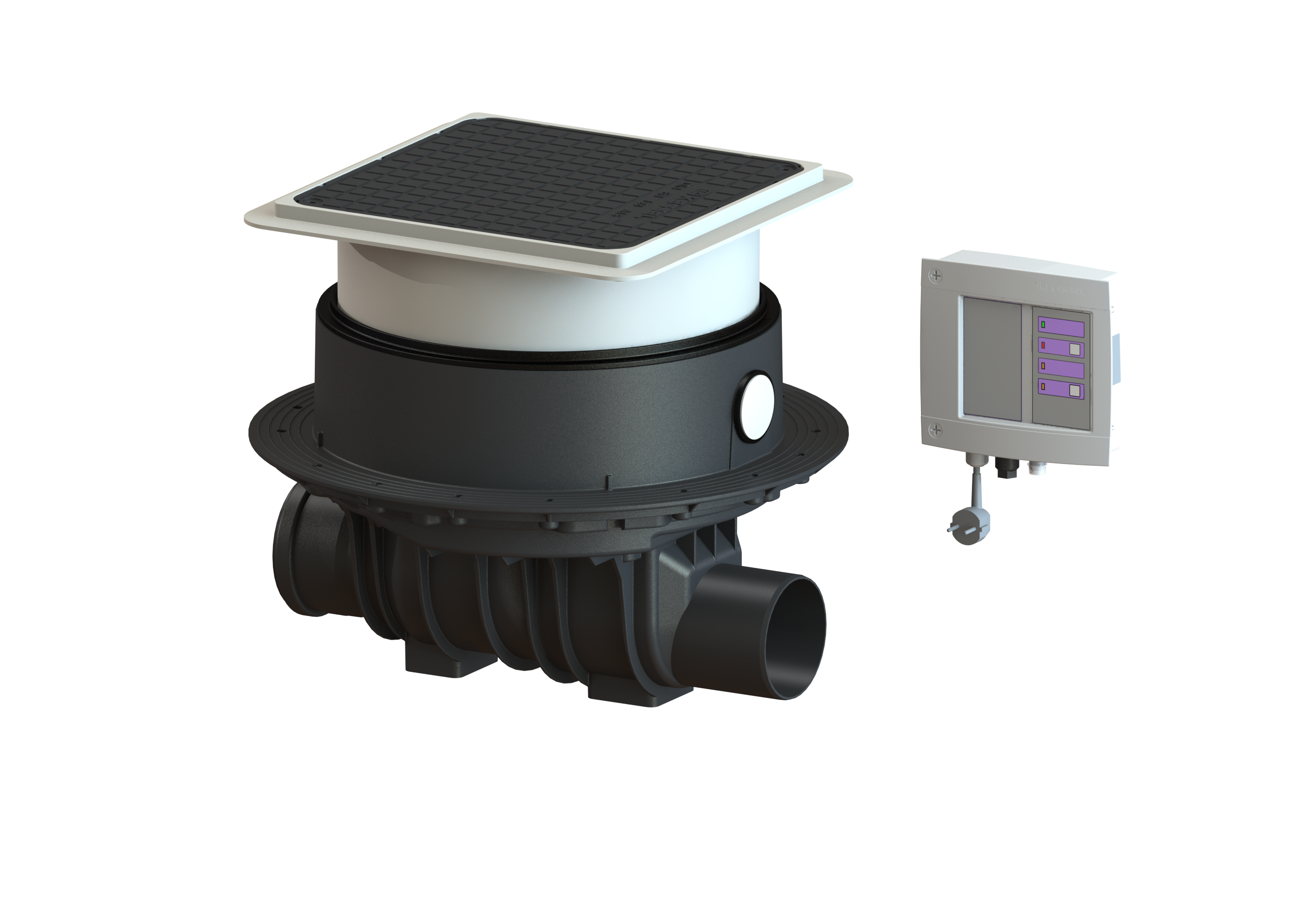

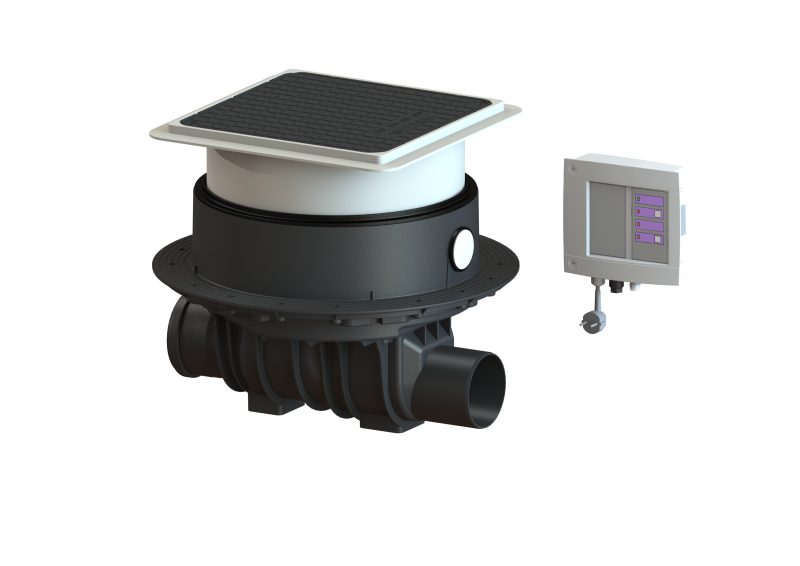

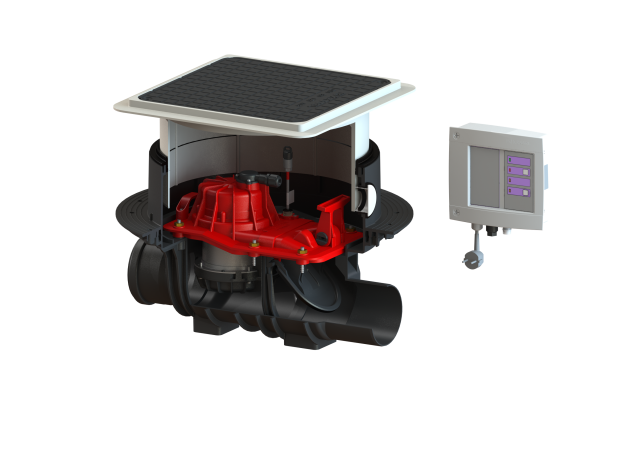

Die Premium-Rückstaupumpanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer Pumpe und einem mechanischen Verschlusssystem ausgestattet. Im Normalzustand erfolgt die Entwässerung über das natürliche Gefälle zum Kanal. Die Entwässerung während der Rückstauphase erfolgt über die Pumpe mit integrierter Schneideinrichtung gegen den Rückstau in den Kanal. Die Steuerung erfolgt durch ein steckerfertiges Schaltgerät.
Ausführung
Notverschluss: ja
Pumpensteuerung: Schaltgerät
Motorische Rückstauklappen: 1
Allgemeine Merkmale
Farbe: schwarz
Nennweite (DN): 125
Außendurchmesser (DA): 125 mm
Abwasserart: fäkalienhaltig und fäkalienfrei
Einbausituation: Einbau in die Bodenplatte
Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen)
Zulassung: Z-53.2-388
Kabellänge: 5 m
Abmessungen
Gewicht netto: 25 kg
Grundwasserbeständigkeit ab Unterkante Bodenteil: 3 mm
Aussparungsmaß Breite: 750 mm
Aussparungsmaß Länge: 750 mm
Gefällesprung: 9 mm
Einbautiefe: 486 - 640 mm
Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
Länge: 645 mm
Höhe: 387 mm
Verpackungsmaß Länge: 644,5 mm
Verpackungsmaß Breite: 590 mm
Verpackungsmaß Höhe: 348 mm
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte
Abdeckung Material: Kunststoff
Abdeckung Farbe: schwarz
Abdeckung Breite: 384 mm
Abdeckung Höhe: 42 mm
Abdeckung Länge: 384 mm
Verriegelung: verriegelt
Belastungsklasse: L 15 (EN 1253-1)
Fördereinrichtung
Pumpe: SPZ 1000
Anzahl Pumpen: 1
Gewicht Pumpe: 10 kg
Anschlusstyp: codierter Stecker
Nennstrom: 5,2 A
Länge Netzanschlussleitung Pumpe: 5 m
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,97
Schutzart Pumpe: IP 68 (3m/48h)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 11,5 m³/h
Förderhöhe max.: 10 m
Drehzahl: 2800 U/min
Leistung P1: 1,2 kW
Leistung P2: 0,69 kW
Betriebsart: S3 - 50 %
Erforderliche Absicherung (Leitungsschutz): C 16 A
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm²
Laufrad Typ: Schneidwerk
Typ Anschlussleitung Motor: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm²
Typ Anschlussleitung Sonde: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm²
Steuerung
Schaltgerät: Standard
Schutzart Schaltgerät: IP 54
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Anschlusstyp: codierter Stecker
Logbuchfunktion: ja
Batteriepufferung: ja
Selbstdiagnosesystem (SDS): ja
Nennstrom: 5,2 A
