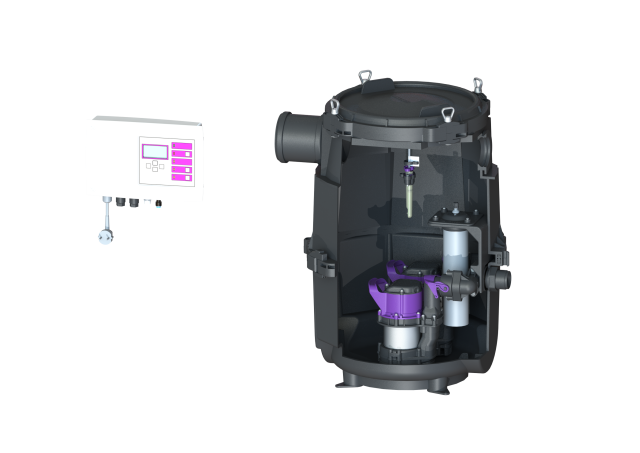

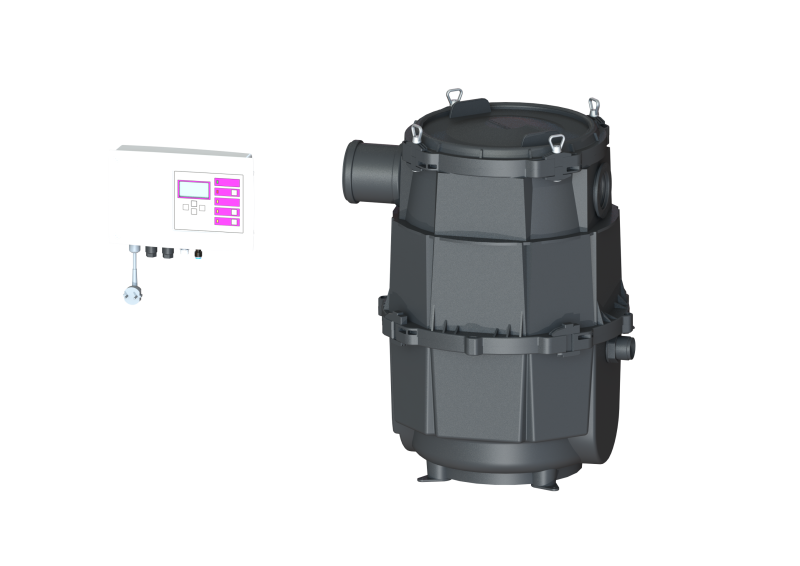

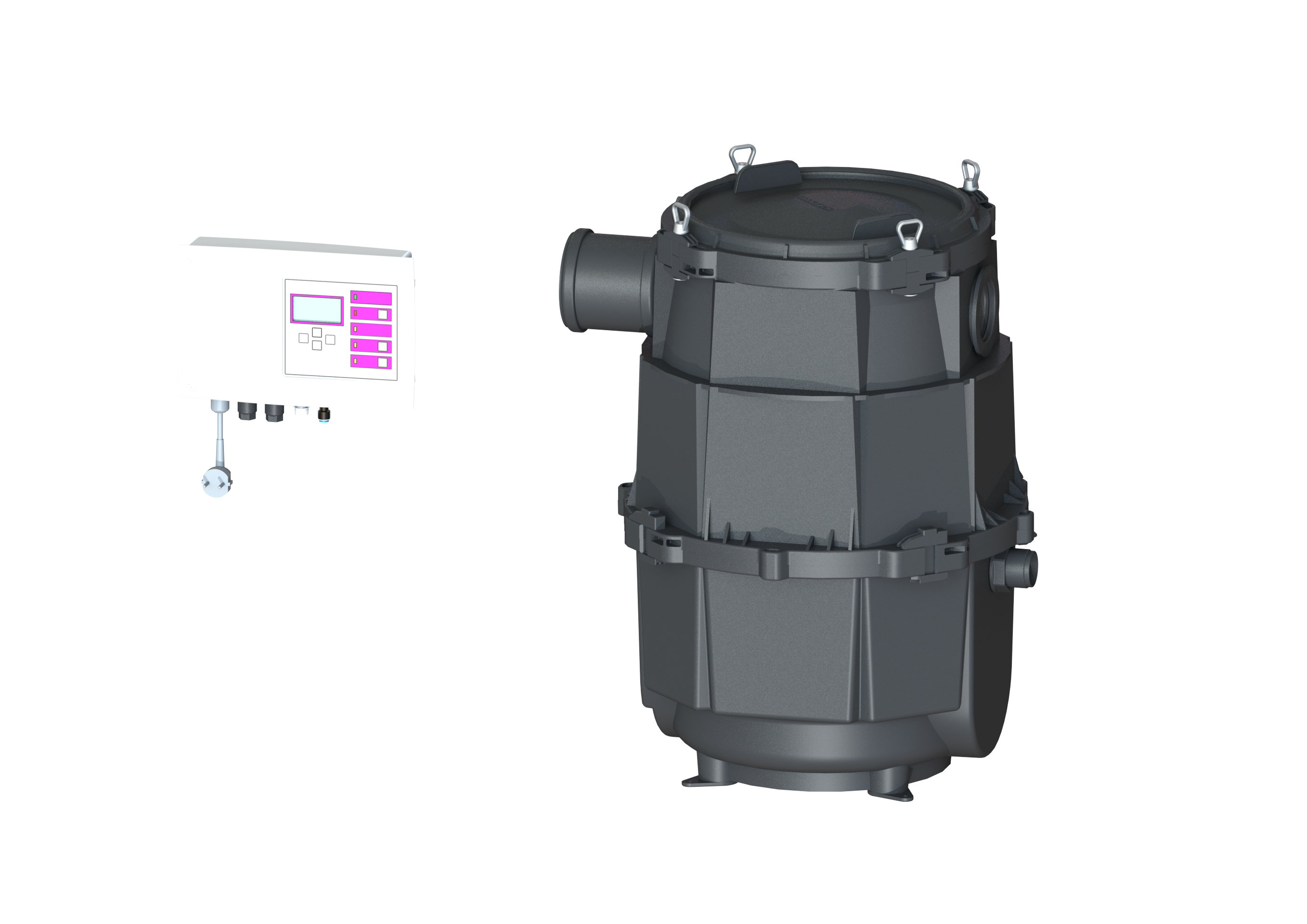

Die Hebeanlage für fäkalienfreies Abwasser ist mit einer/zwei Pumpe/n sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät.
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-2
Abwasserart: fäkalienfrei
Einbausituation: freie Aufstellung
Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen)
Anlagen Typ: Duo
Abmessungen
Gewicht netto: 19,99 kg
Länge: 500 mm
Breite: 500 mm
Höhe: 720 mm
Verpackungsmaß Länge: 610 mm
Verpackungsmaß Breite: 610 mm
Verpackungsmaß Höhe: 490 mm
Behälter/Grundkörper
Druckabgang (DN): 32
Druckabgang (DA): 40 mm
Entlüftungsanschluss (DN): 70
Abstand Rohrmitte Auslauf zu Behälterboden: 258 mm
Abstand Rohrsohle Zulauf zu Behälterboden: 530 mm
Abstand Rohrmitte Zulauf zu Behälterboden: 585 mm
Zulauf max. Anbohrung (DN): 100
Zulauf Nennweite (DA): 110 mm
Zulauf Nennweite (DN): 100
Zulauf Anzahl: 1
Behältervolumen: 55,00 l
Abdeckungsmerkmale
Abdeckung Material: Kunststoff
Abdeckung Farbe: schwarz
Abdeckung Breite: 420 mm
Abdeckung Höhe: 70 mm
Abdeckung Länge: 420 mm
Verriegelung: verkeilt
Fördereinrichtung
Pumpe: KTP 500
Anzahl Pumpen: 2
Gewicht Pumpe: 7 kg
Anschlusstyp: codierter Stecker
Betriebsspannung: 230 V
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,96
Schutzart Pumpe: IP 68 (3m)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 8,5 m³/h
Förderhöhe max.: 8 m
Drehzahl: 2800 U/min
Leistung P1: 0,5 kW
Leistung P2: 0,32 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm²
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 10 mm
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 2,2 A
Steuerung
Schaltgerät: Standard
Betriebsspannung: 230 V
Alarmgeber: optischer Sonde
Instrument Niveauerfassung: Tauchrohr mit Druckwächter
Art Niveauerfassung: pneumatisch
Anschlusstyp: codierter Stecker
