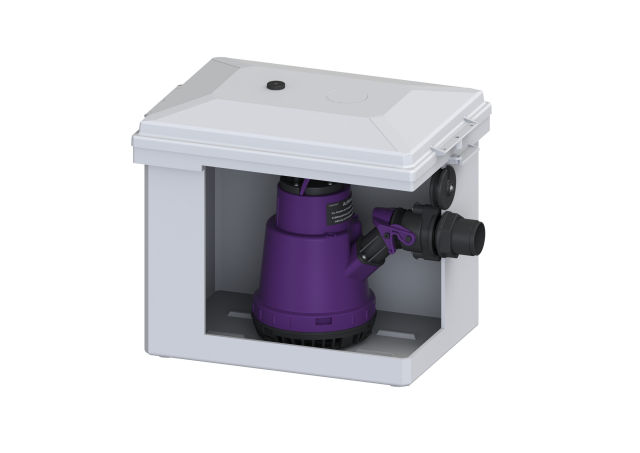

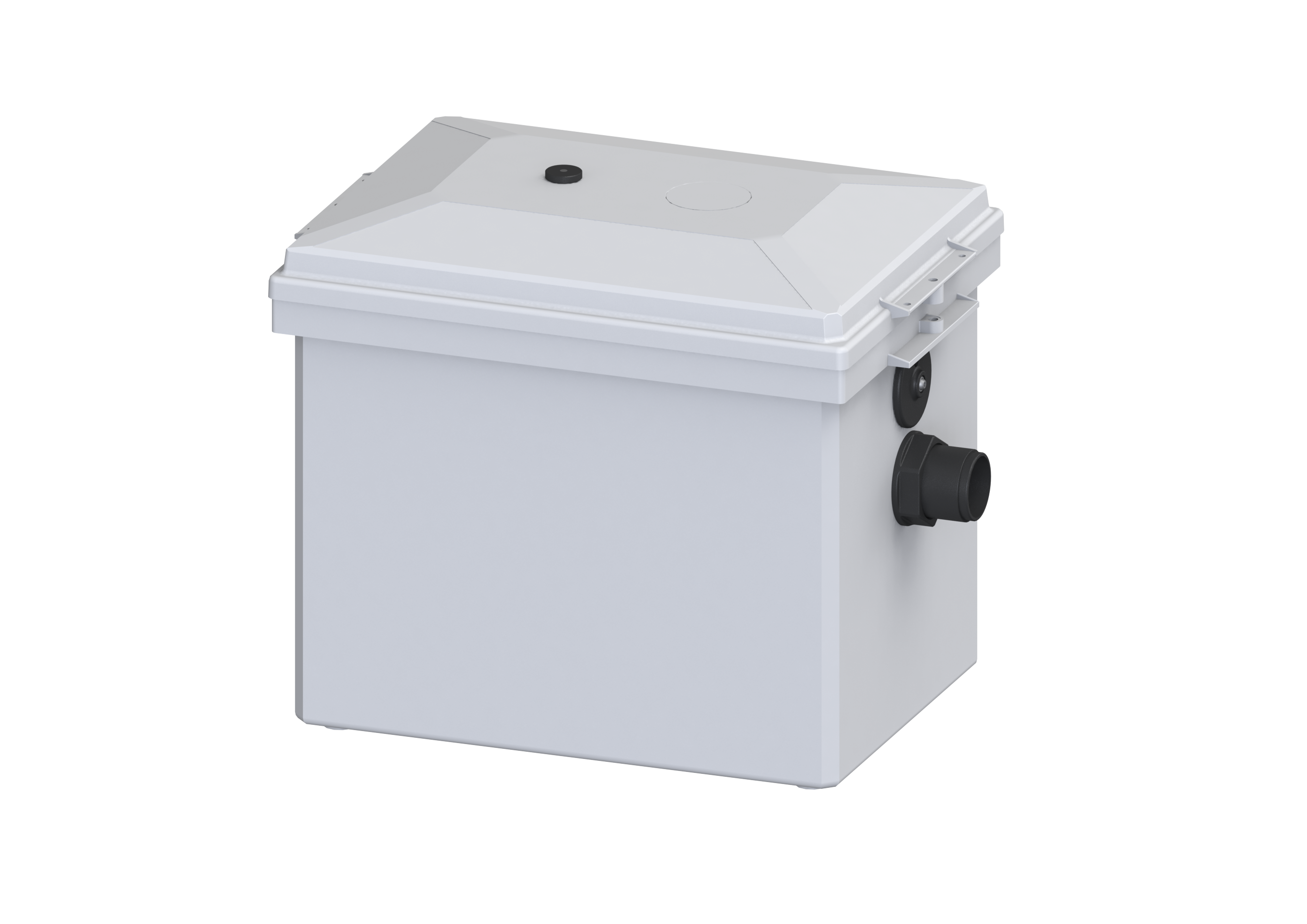

Die steckerfertige Kleinhebeanlage für fäkalienfreies Abwasser ist geeignet für die Abwasserentsorgung einzelner Entwässerungsgegenstände. Die überflutbare Pumpe mit Schwimmerschalter kann mit Hilfe von Einhandverschlüssen einfach entnommen werden. Der Sammelbehälter aus Kunststoff (ABS) ist mit einem Rückflussverhinderer sowie einem Aktivkohlefilter ausgestattet.
Ausführung
Anlagenart: Einzelanlage
Resistant: Beständig gegen salz-, enthärtungs- und kondensathaltiges Abwasser
Pumpensteuerung: mit Schwimmerschalter
Rückflussverhinderer: integriert
Druckabgang: waagrecht
Abmessungen
Gewicht netto: 8,16 kg
Gewicht brutto: 8,87 kg
Länge: 426 mm
Breite: 297 mm
Höhe: 340 mm
Verpackungsmaß Länge: 445 mm
Verpackungsmaß Breite: 355 mm
Verpackungsmaß Höhe: 305 mm
Behälter/Grundkörper
Druckabgang (DN): 32
Druckabgang (DA): 40 mm
Abstand Rohrmitte Auslauf zu Behälterboden: 175 mm
Zulauf max. Anbohrung (DN): 50
Zulauf Nennweite (DA): 50 mm
Zulauf Nennweite (DN): 40
Zulauf Anzahl: 1
Nutzvolumen: 7 l
Abdeckungsmerkmale
Abdeckungsart: Deckel
Abdeckung Farbe: weiß
Abdeckung Breite: 297 mm
Abdeckung Länge: 426 mm
Fördereinrichtung
Pumpe: KTP 300 resistant
Anzahl Pumpen: 1
Gewicht Pumpe: 4 kg
Anschlusstyp: codierter Stecker
Schutzklasse: I
Isolationsklasse: F
Schutzart Pumpe: IP 68 (3m)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 8 m³/h
Förderhöhe max.: 6 m
Drehzahl: 2800 U/min
Leistung P1: 0,34 kW
Leistung P2: 0,21 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm²
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 10 mm
Schaltniveau Schwimmerschalter AUS: 190
Schaltniveau Schwimmerschalter EIN: 75
Erforderliche Absicherung Pumpe: C 16 A
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 1,9 A
Steuerung
Betriebsspannung: 230 V
Instrument Niveauerfassung: Schwimmerschalter
Art Niveauerfassung: mechanisch
Anschlusstyp: codierter Stecker
Motorschutz Schalter: ja
