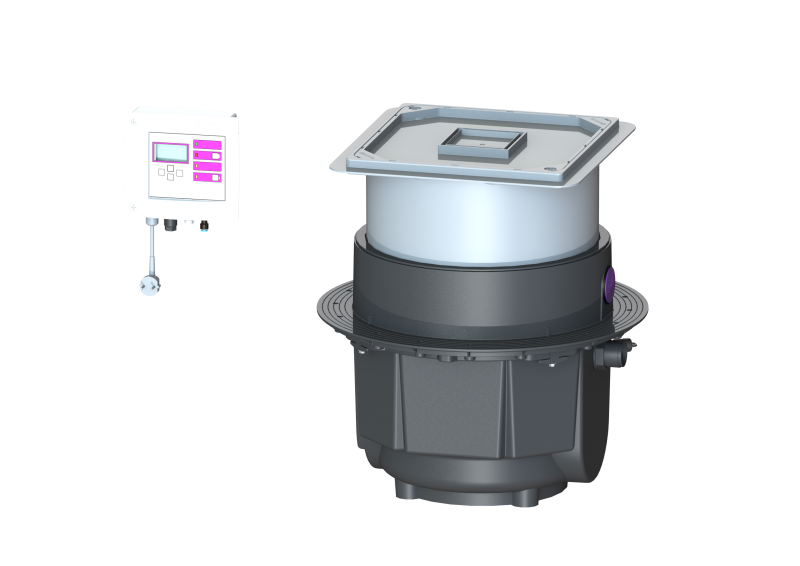

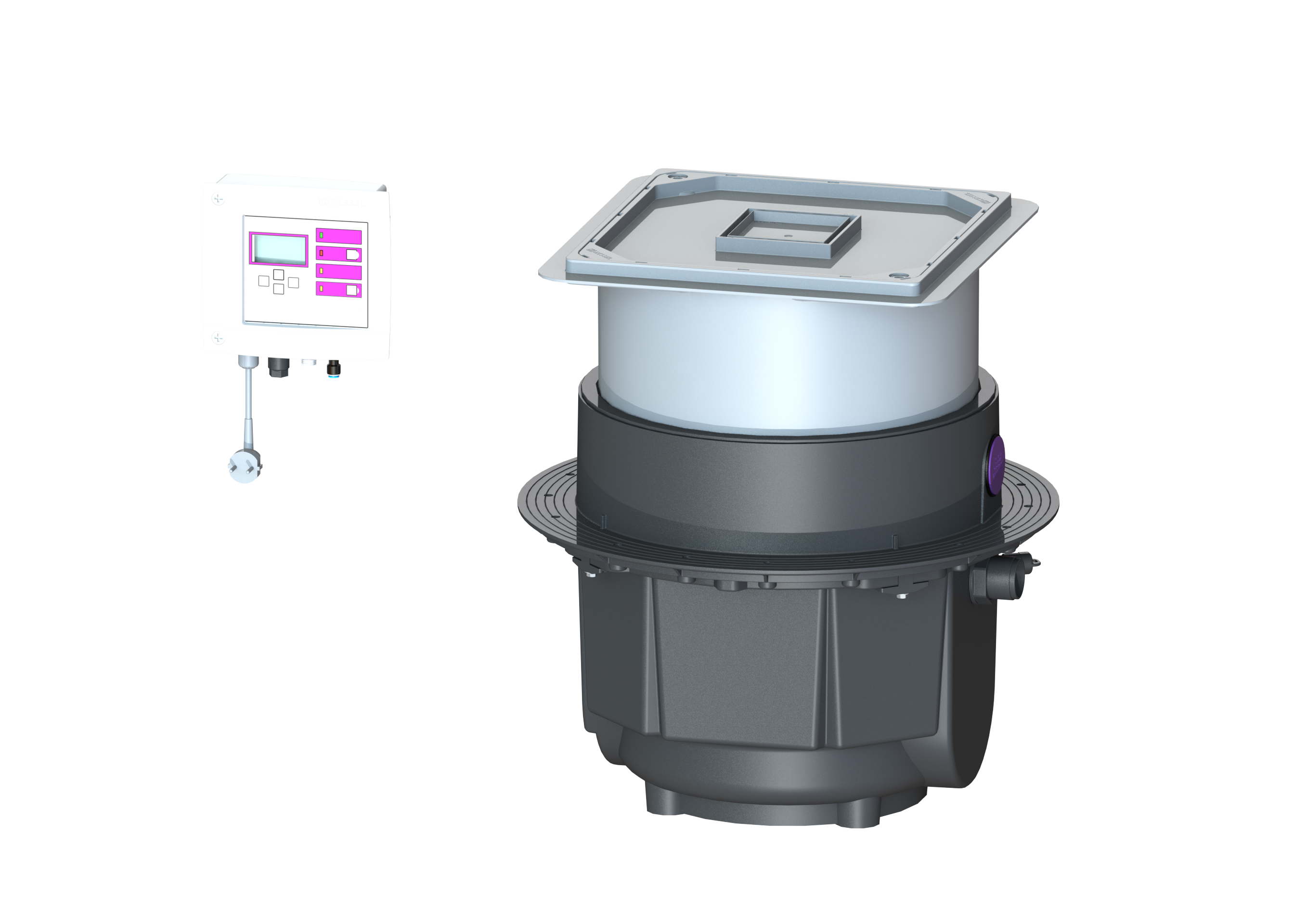

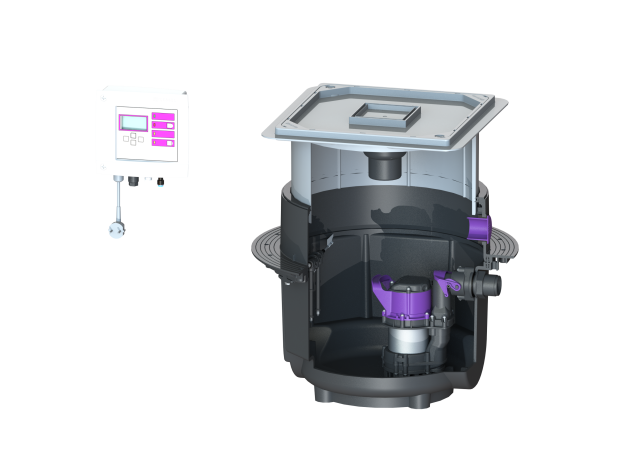

Die Hebeanlage für fäkalienfreies Abwasser ist mit einer/zwei Pumpe/n sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät.
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-2
Abwasserart: fäkalienfrei
Einbausituation: Einbau in die Bodenplatte
Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen)
Anlagen Typ: Tronic
Abmessungen
Gewicht netto: 20,29 kg
Aussparungsmaß Breite: 700 mm
Aussparungsmaß Länge: 700 mm
Einbautiefe: 481 - 656 mm
Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
Länge: 590 mm
Breite: 590 mm
Verpackungsmaß Länge: 610 mm
Verpackungsmaß Breite: 610 mm
Verpackungsmaß Höhe: 490 mm
Behälter/Grundkörper
Druckabgang (DN): 32
Druckabgang (DA): 40 mm
Anschluss Kabelleerrohr (DN): 50
Abstand Rohrmitte Auslauf zu Behälterboden: 258 mm
Zulauf max. Anbohrung (DN): 100
Abdeckungsmerkmale
Abdeckungsart: befliesbare Abdeckplatte
Abdeckung Material: Kunststoff
Abdeckung Breite: 384 mm
Abdeckung Höhe: 42 mm
Abdeckung Länge: 384 mm
Ablauffunktion: ja
Verriegelung: verriegelt
Belastungsklasse: A 15 (EN 124)
Bodenbelaghöhe max.: 16 mm
Fördereinrichtung
Pumpe: KTP 500
Anzahl Pumpen: 1
Gewicht Pumpe: 7 kg
Anschlusstyp: Schuko 2-polig
Betriebsspannung: 230 V
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,96
Schutzart Pumpe: IP 68 (3m)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 8,5 m³/h
Förderhöhe max.: 8 m
Drehzahl: 2800 U/min
Leistung P1: 0,5 kW
Leistung P2: 0,32 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm²
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 10 mm
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 2,2 A
Steuerung
Schaltgerät: Standard
Betriebsspannung: 230 V
Erforderliche Absicherung Schaltgerät: C 16 A
Alarmgeber: optischer Sonde
Art Niveauerfassung: pneumatisch
Anschlusstyp: Schuko 2-polig
