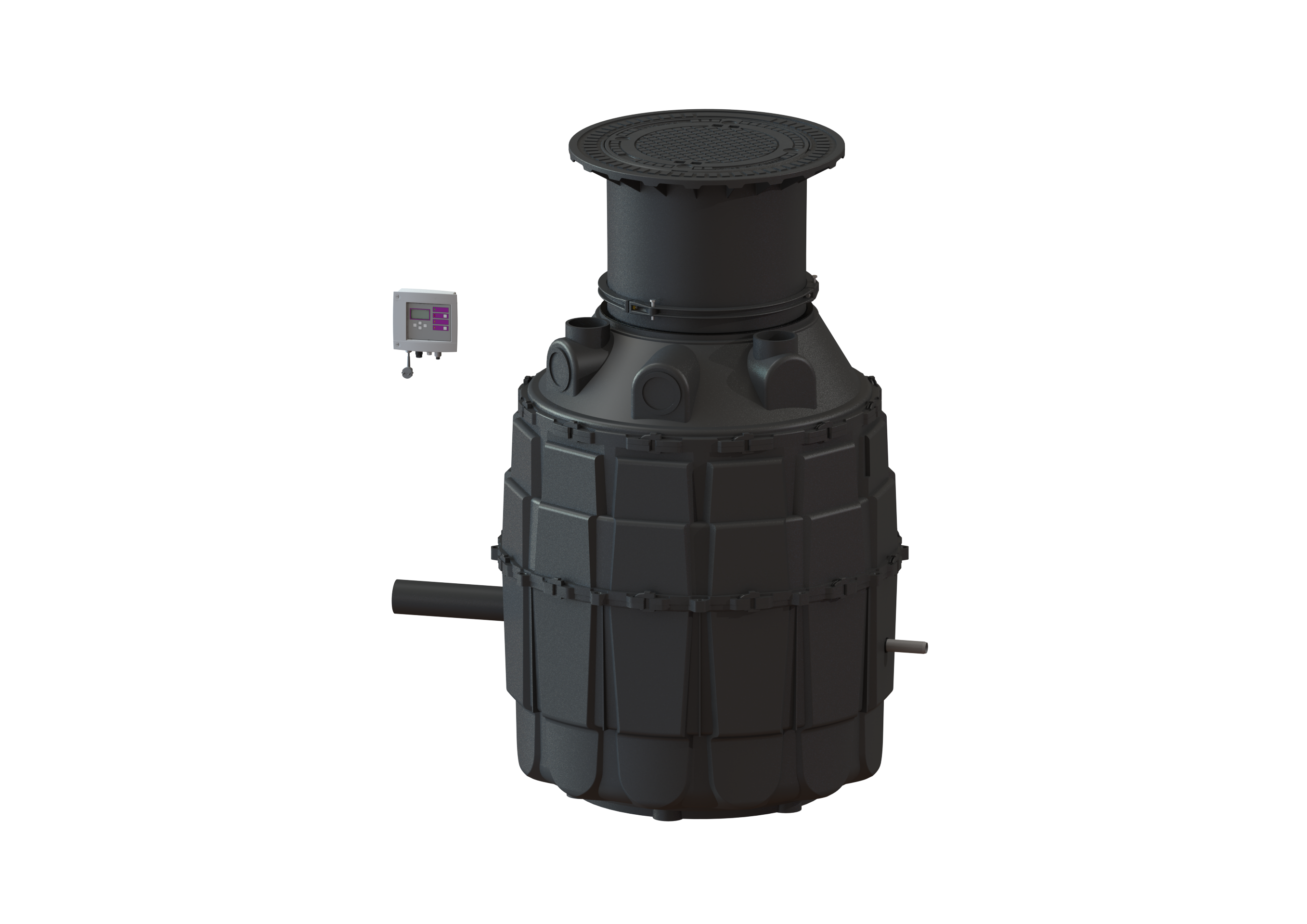

Die Pumpstation für fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Als Sammelbehälter dient ein Schachtsystem LW 1000 aus dauerhaft beständigem Kunststoff (PE) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Steuerung erfolgt wahlweise durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann.
Ausführung
Durchgangsdichtung für Kabelleerrohr (DN): 100
Durchgangsdichtung für Entlüftungsleitung (DN): 100
Schachtsystem: Komfortschacht LW 1000
Allgemeine Merkmale
Norm: EN 12050-2
Auslieferungszustand: Modulbausatz zur bauseitigen Montage
Anlagen Typ: Tronic
Abmessungen
Gewicht netto: 288 kg
Gewicht brutto: 322 kg
Einbautiefe: 2130 - 2630 mm
Behälter/Grundkörper
Druckabgang (DA): 40 mm
Zulauf Nennweite (DA): 160 mm
Zulauf Nennweite (DN): 150 mm
Nutzvolumen: 180 l
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte
Abdeckung Material: Grauguss
Verriegelung: unverriegelt
Belastungsklasse: B 125 (EN 124)
Fördereinrichtung
Pumpe: GTF 1000
Anzahl Pumpen: 1
Anschlusstyp: Schuko 2-polig
Nennstrom: 4,9 A
Länge Netzanschlussleitung Pumpe: 10 m
Schutzart Pumpe: IP 68 (3m)
Förderleistung max.: 13,5 m³/h
Förderhöhe max.: 11 m
Laufrad Typ: Freistromrad
Steuerung
Schaltgerät: Comfort
Motorschutz Schalter: ja
Instrument Niveauerfassung: Tauchglocke
Art Niveauerfassung: pneumatisch
Schutzart Schaltgerät: IP 54
Betriebsspannung: 230 V
Anschlusstyp: Schuko 2-polig
Mehrzeilige Displayanzeige: ja
Selbstdiagnosesystem (SDS): ja
Nennstrom: 4,9 A
