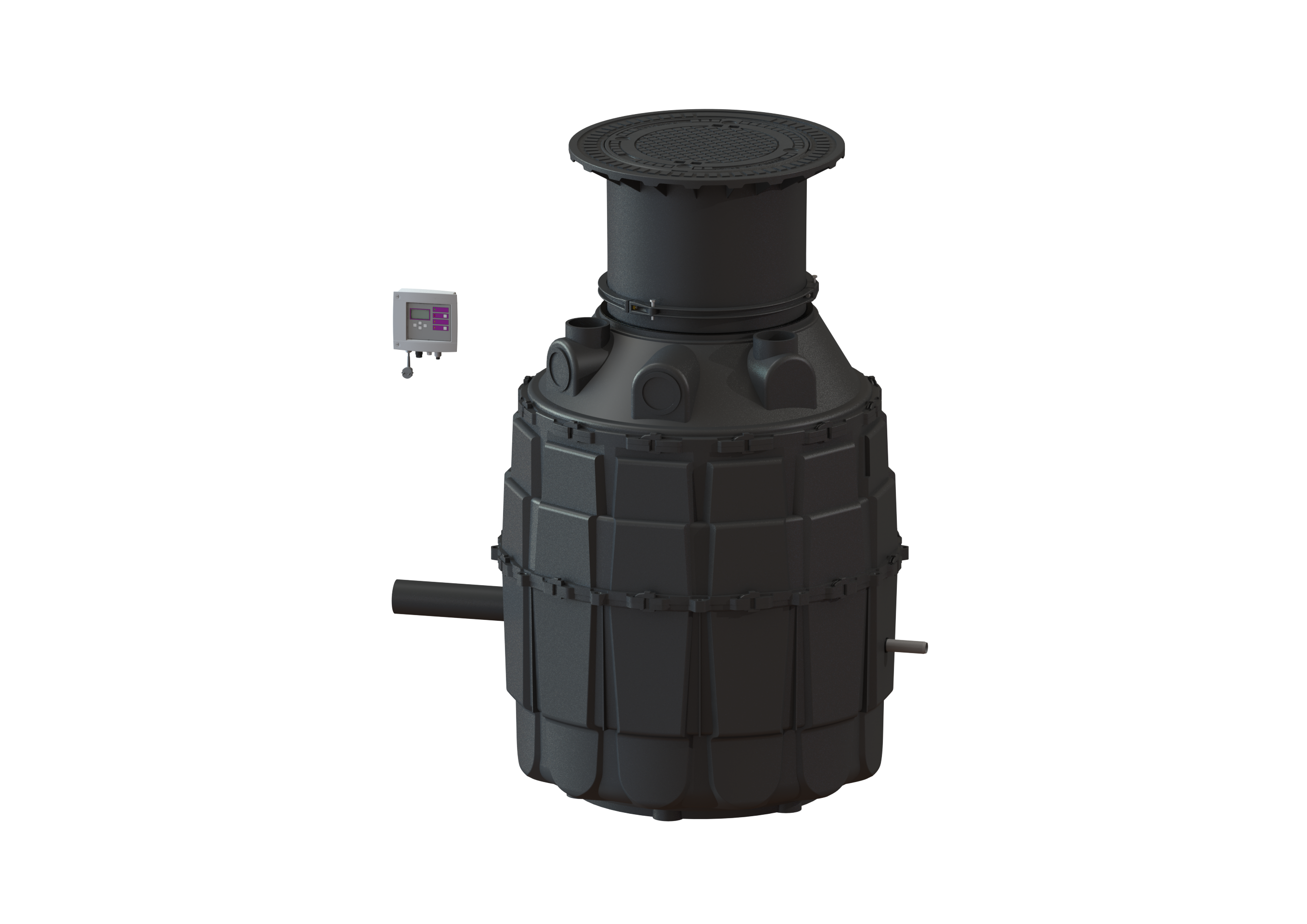

Die Pumpstation für fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Als Sammelbehälter dient ein Schachtsystem LW 1000 aus dauerhaft beständigem Kunststoff (PE) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Steuerung erfolgt wahlweise durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann.
Ausführung
Anlagenart: Einzelanlage
Durchgangsdichtung für Kabelleerrohr (DN): 100
Steighilfen: ja
Durchgangsdichtung für Entlüftungsleitung (DN): 100
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Schachtsystem: Komfortschacht LW 1000
Allgemeine Merkmale
Anlagen Typ: Tronic
Abmessungen
Gewicht netto: 305 kg
Gewicht brutto: 318 kg
Einbautiefe: 4630 - 5130 mm
Verpackungsmaß Länge: 2400 mm
Verpackungsmaß Breite: 1000 mm
Verpackungsmaß Höhe: 1700 mm
Behälter/Grundkörper
Anschluss Kabelleerrohr (DN): 100
Entlüftungsanschluss (DN): 100
Zulauf Nennweite (DA): 110 mm
Zulauf Nennweite (DN): 100
Nutzvolumen: 180 l
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte
Abdeckung Material: Grauguss
Verriegelung: unverriegelt
Belastungsklasse: B 125 (EN 124)
Fördereinrichtung
Pumpe: KTP 500
Anzahl Pumpen: 1
Anschlusstyp: Schuko 2-polig
Betriebsspannung: 230 V
Schutzart Pumpe: IP 68 (3m)
Förderleistung max.: 8,5 m³/h
Förderhöhe max.: 8 m
Leistung P1: 0,48 kW
Länge Netzanschlussleitung Pumpe: 10 m
Nennstrom: 2,12 A
Steuerung
Schaltgerät: Comfort
Betriebsspannung: 230 V
Schutzart Schaltgerät: IP 54
Selbstdiagnosesystem (SDS): ja
Mehrzeilige Displayanzeige: ja
Instrument Niveauerfassung: Tauchglocke
Art Niveauerfassung: pneumatisch
Anschlusstyp: Schuko 2-polig
