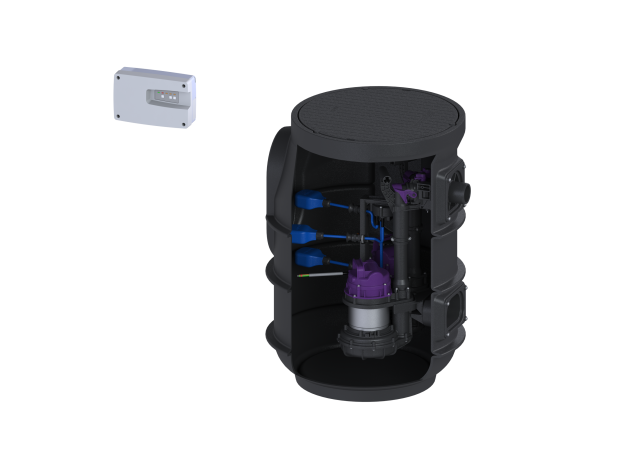

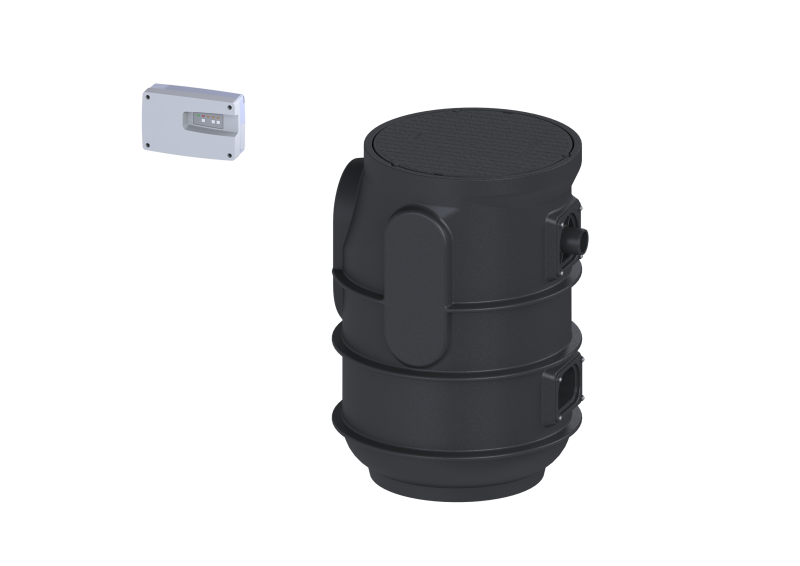

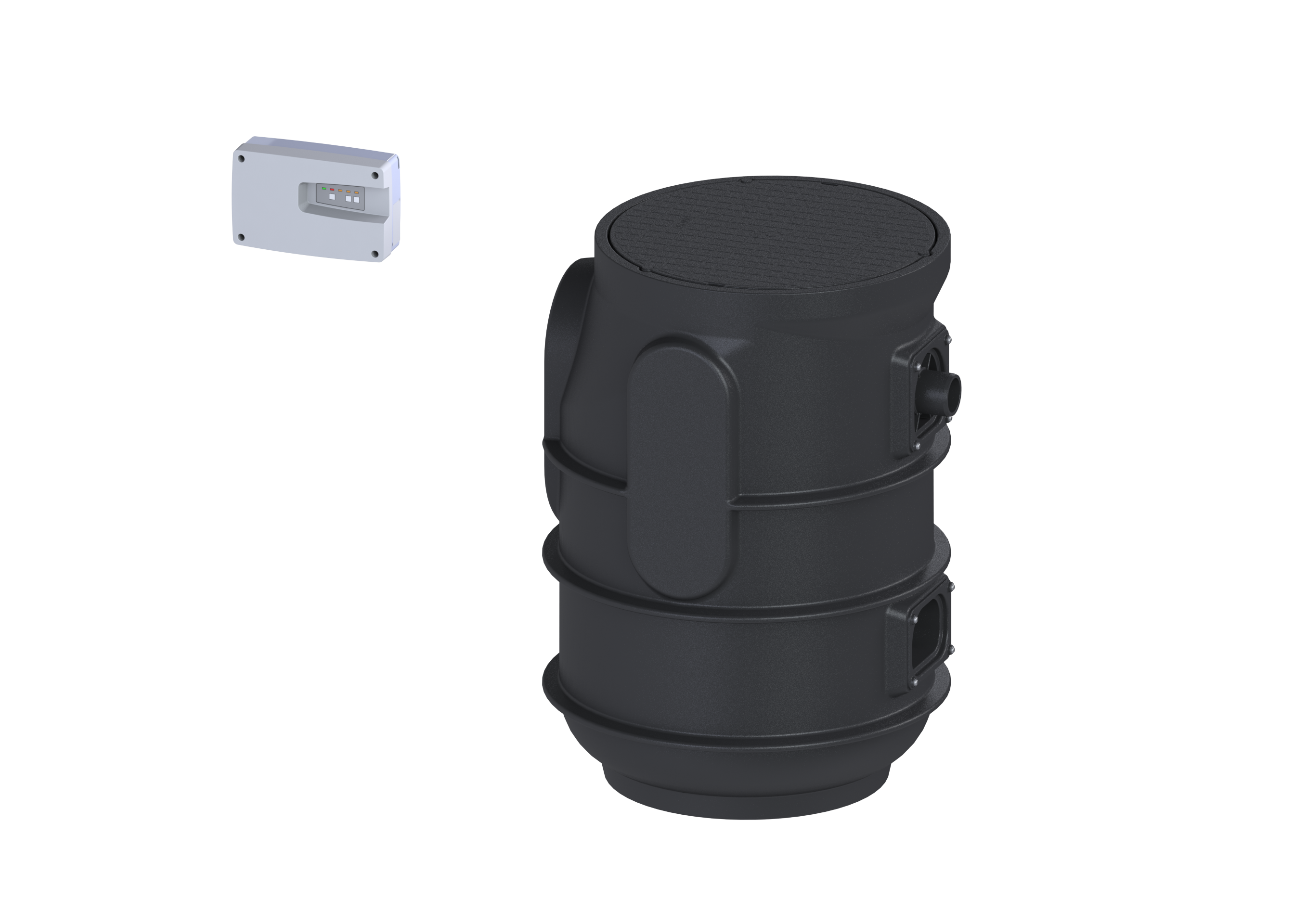

Die Pumpstation für fäkalienfreies Abwasser ist zum Einbau ins Erdreich geeignet und ist mit einem Rückflussverhinderer für die Druckleitung ausgestattet. Der Behälter aus PE ist beständig gegen häusliches Abwasser und enthält eine begehbare Abdeckplatte aus Kunststoff. Die Pumpe mit Freistromrad sorgt für höchste Betriebssicherheit. Die Komponenten sind vormontiert zur bauseitigen Endmontage. Inklusive Freiflächen für Zulauf. - Behälter aus PE, beständig gegen häusliches Abwasser - mit begehbarer Abdeckplatte aus Kunststoff - inklusive Rückflussverhinderer für die Druckleitung - inklusive Freiflächen für Zulauf, Entlüftung und Kabelleerrohr - Pumpe/n mit Freistromrad für höchste Betriebssicherheit
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-2
Abwasserart: fäkalienfrei
Einbausituation: Einbau ins Erdreich
Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen)
Anlagen Typ: Duo

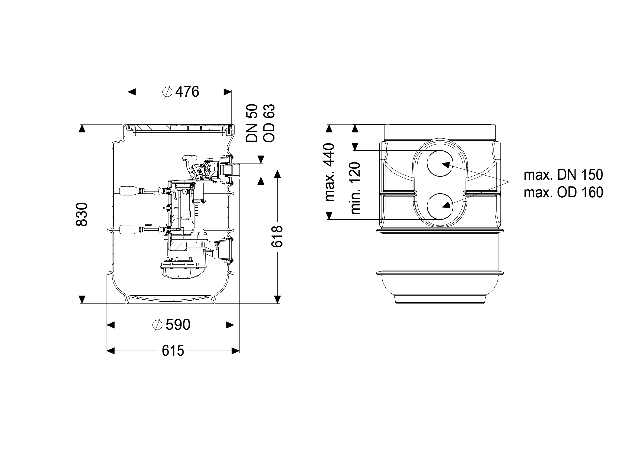

Abmessungen
Gewicht netto: 22 kg
Gewicht brutto: 31 kg
Einbautiefe: 0 - 830 mm
Länge: 590 mm
Breite: 590 mm
Höhe: 830 mm
Verpackungsmaß Länge: 900 mm
Verpackungsmaß Breite: 900 mm
Verpackungsmaß Höhe: 954 mm
Behälter/Grundkörper
Druckabgang (DN): 50
Druckabgang (DA): 63 mm
Zulauf max. Anbohrung (DN): 100
Nutzvolumen: 60 l
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte rund
Abdeckung Farbe: schwarz
Abdeckung Breite: 600 mm
Abdeckung Länge: 615 mm
Verriegelung: verriegelbar
Belastungsklasse: K 3 (EN 1253-1)
Fördereinrichtung
Pumpe: GTF 1250
Anzahl Pumpen: 2
Gewicht Pumpe: 10 kg
Anschlusstyp: Schuko 2-polig
Betriebsspannung: 230 V
Schutzklasse: I
Isolationsklasse: F
Schutzart Pumpe: IP 68 (3mWS)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 20 m³/h
Förderhöhe max.: 11 m
Drehzahl: 2700 U/min
Leistung P1: 1,3 kW
Leistung P2: 0,8 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm²
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 30 mm
Schaltniveau Schwimmerschalter AUS: 160
Schaltniveau Schwimmerschalter EIN: 260
Länge Netzanschlussleitung Pumpe: 10 m
Nennstrom: 5,4 A
Steuerung
Schaltgerät: Basic
Betriebsspannung: 230 V
Schutzart Schaltgerät: IP 54
Erforderliche Absicherung Schaltgerät: C 16 A
Selbstdiagnosesystem (SDS): ja
Batteriepufferung: ja
Potentialfreier Kontakt: optional
Instrument Niveauerfassung: Schwimmerschalter
Art Niveauerfassung: mechanisch
Funktion Schaltgerät: mit Alarmmeldung
Anschlusstyp: Schuko 2-polig
Länge Netzanschlussleitung Schaltgerät: 1,45 m
Motorschutz Schalter: ja
Variante der Warneinrichtung: akustische und optische Meldung
