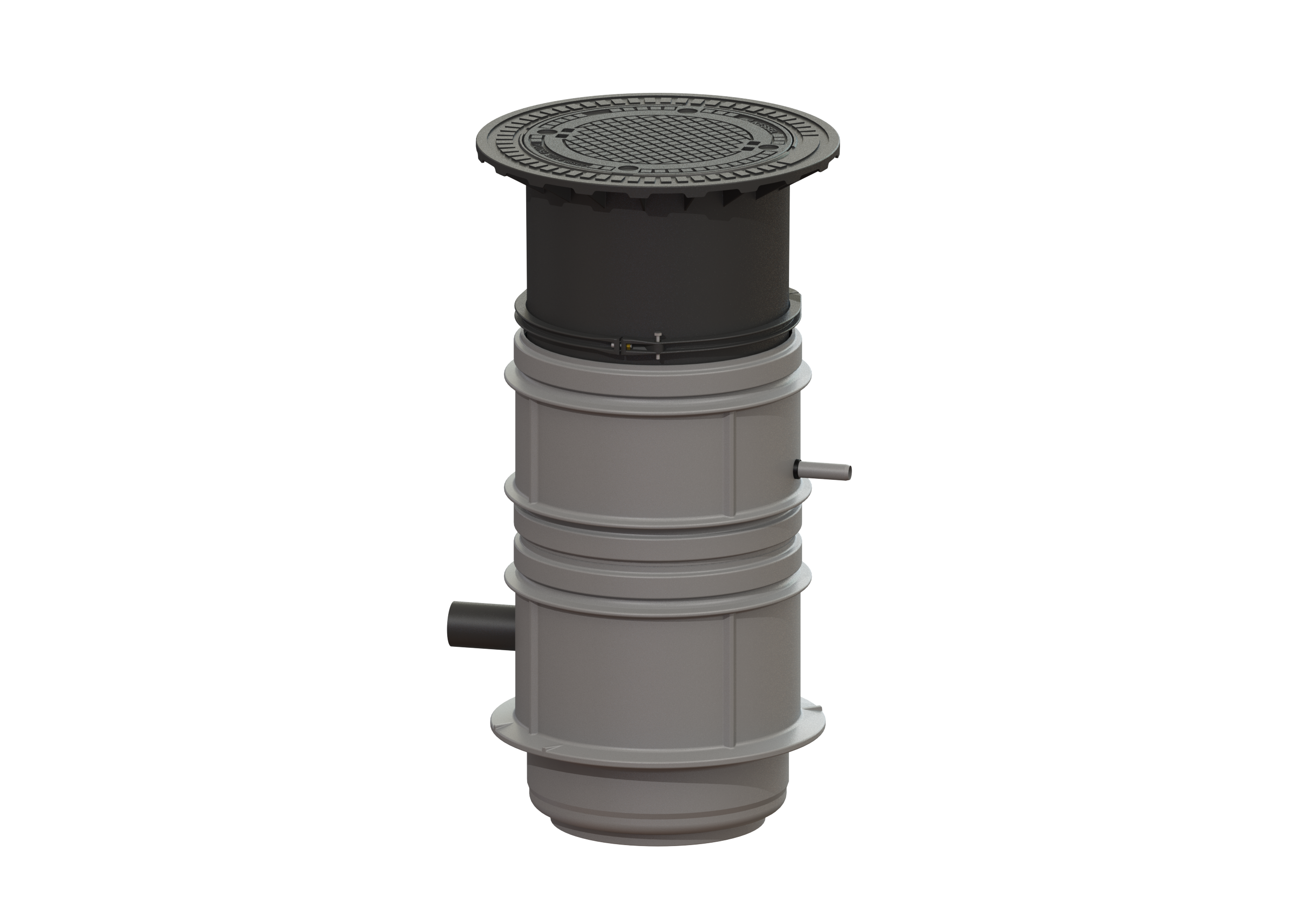

Die Pumpstation für fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Als Sammelbehälter dient ein Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten.
Allgemeine Merkmale
Farbe: grau
Norm: EN 12050-2
Abwasserart: fäkalienfrei
Einbausituation: Einbau ins Erdreich
Auslieferungszustand: Modulbausatz zur bauseitigen Montage
Anlagen Typ: Mono
Abmessungen
Gewicht netto: 121 kg
Gewicht brutto: 128 kg
Grundwasserbeständigkeit ab Unterkante Bodenteil: 2000 mm
Einbautiefe: 1300 - 1750 mm
Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
Länge: 806 mm
Breite: 806 mm
Verpackungsmaß Länge: 1200 mm
Verpackungsmaß Breite: 800 mm
Verpackungsmaß Höhe: 1720 mm
Behälter/Grundkörper
Druckabgang (DN): 32
Druckabgang (DA): 40 mm
Anschluss Kabelleerrohr (DN): 100
Entlüftungsanschluss (DN): 100
Abstand Rohrmitte Auslauf zu Behälterboden: 894 mm
Abstand Rohrsohle Zulauf zu Behälterboden: 400 mm
Abstand Rohrmitte Zulauf zu Behälterboden: 455 mm
Zulauf Nennweite (DA): 160 mm
Zulauf Nennweite (DN): 150 mm
Zulauf Anzahl: 1
Lichte Weite Behälter (LW): 600 mm
Lichte Weite Einstieg (LW): 600 mm
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte rund
Abdeckung Material: Grauguss
Abdeckung Farbe: schwarz
Abdeckung Breite: 648 mm
Abdeckung Höhe: 103 mm
Abdeckung Länge: 648 mm
Verriegelung: unverriegelt
Belastungsklasse: B 125 (EN 124)
Fördereinrichtung
Pumpe: GTF 1200
Anzahl Pumpen: 1
Gewicht Pumpe: 10 kg
Anschlusstyp: Schuko 2-polig
Nennstrom: 6,2 A
Länge Netzanschlussleitung Pumpe: 10 m
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,98
Schutzart Pumpe: IP 68 (3m)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 15,5 m³/h
Förderhöhe max.: 9 m
Drehzahl: 2650 U/min
Leistung P1: 1,4 kW
Leistung P2: 0,84 kW
Betriebsart: S3 - 50 %
Erforderliche Absicherung (Leitungsschutz): C 16 A
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm²
Laufrad Typ: Freistromrad
Steuerung
Instrument Niveauerfassung: Schwimmerschalter
Art Niveauerfassung: mechanisch
Betriebsspannung: 230 V
Anschlusstyp: Schuko 2-polig
Länge Netzanschlussleitung Schaltgerät: 1,4 m
Nennstrom: 6,2 A
