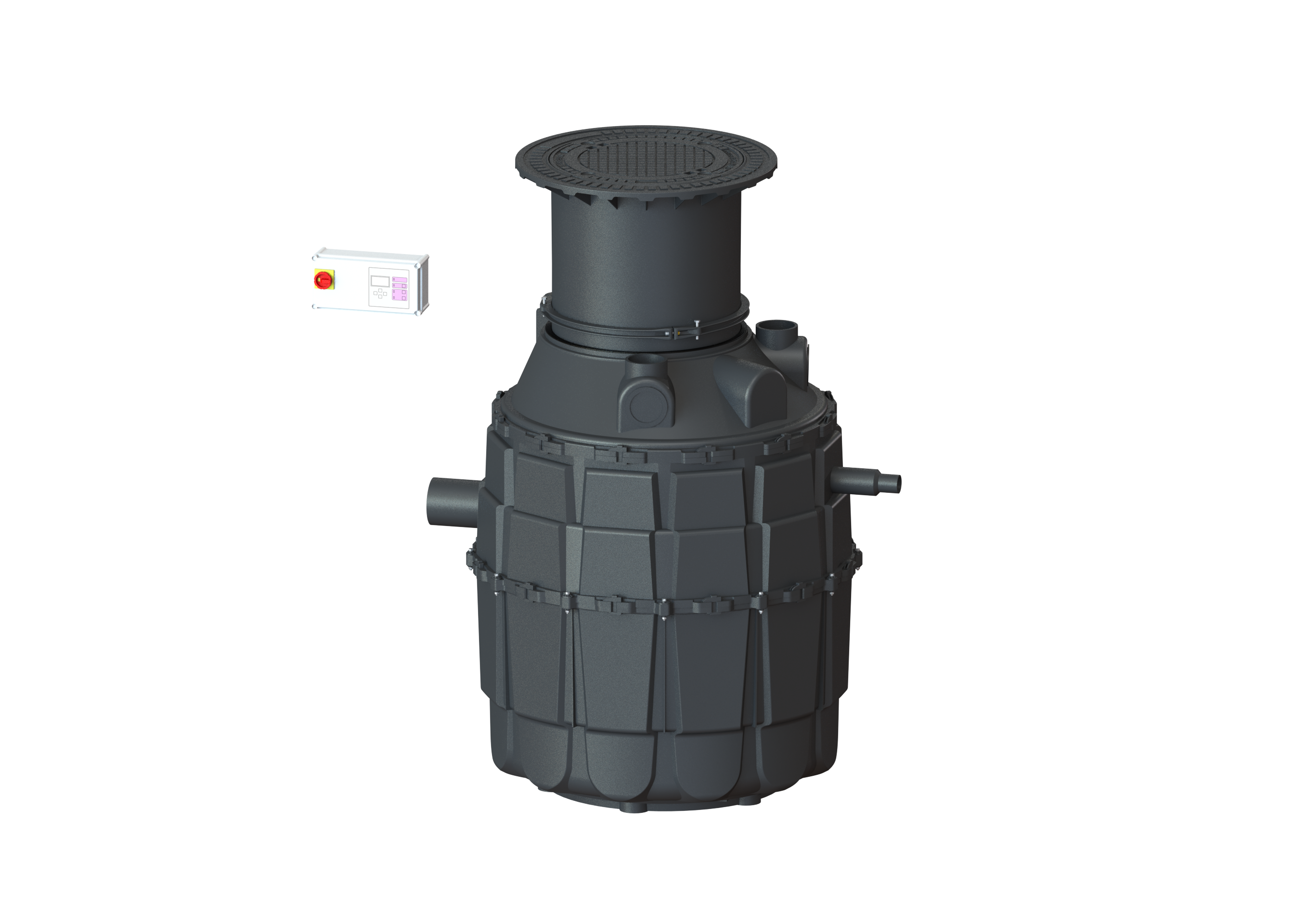

Die Pumpstation für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Als Sammelbehälter dient ein Schachtsystem LW 1000 aus dauerhaft beständigem Kunststoff (PE) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Steuerung erfolgt wahlweise durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann.
Ausführung
Anlagenart: Doppelanlage
Absperreinrichtung: ja
Durchgangsdichtung für Kabelleerrohr (DN): 100
Steighilfen: ja
Pumpensteuerung: mit Schwimmerschalter
Rückflussverhinderer: integriert
Schachtsystem: Komfortschacht LW 1000
Allgemeine Merkmale
Norm: EN 12050-1
Anlagen Typ: Duo
Abmessungen
Gewicht netto: 472 kg
Gewicht brutto: 491 kg
Einbautiefe: 4130 - 4603 mm
Verpackungsmaß Länge: 2400 mm
Verpackungsmaß Breite: 1000 mm
Verpackungsmaß Höhe: 1700 mm
Behälter/Grundkörper
Druckabgang (DN): 80
Druckabgang (DA): 90 mm
Zulauftiefe Schacht: 3300 mm
Zulauf Nennweite (DA): 160 mm
Zulauf Nennweite (DN): 150
Nutzvolumen: 330 l
Abdeckungsmerkmale
Abdeckung Material: Grauguss
Verriegelung: unverriegelt
Belastungsklasse: B 125 (EN 124)
Fördereinrichtung
Pumpe: TPF 1,3
Anzahl Pumpen: 2
Schutzart Pumpe: IP 68
Leistung P1: 1,3 kW
Leistung P2: 1,3 kW
Länge Netzanschlussleitung Pumpe: 10 m
Nennstrom: 3,5 A
Steuerung
Schaltgerät: Comfort
Erforderliche Absicherung Schaltgerät: 3 x C 16 A
Selbstdiagnosesystem (SDS): ja
Mehrzeilige Displayanzeige: ja
