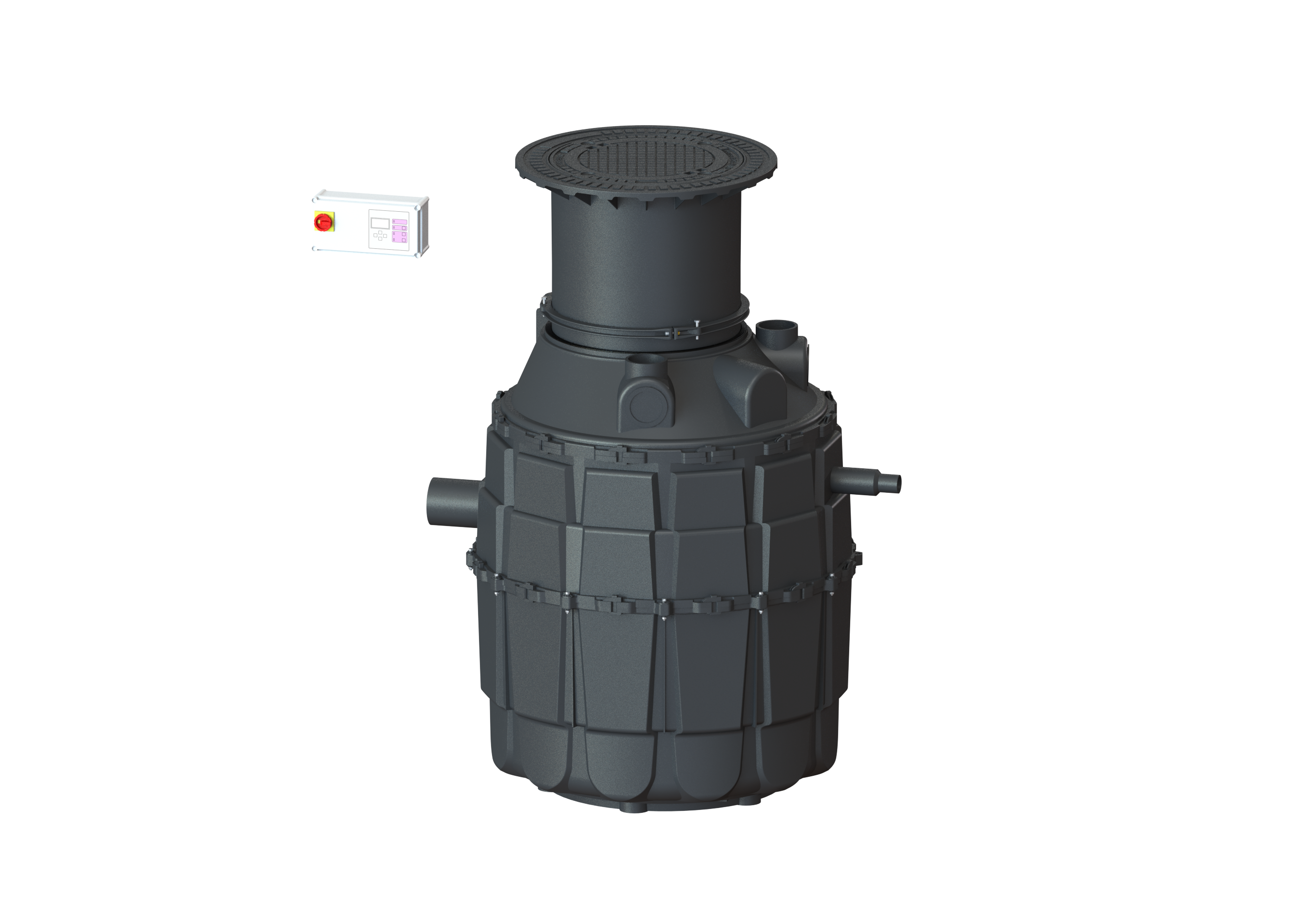

Die Pumpstation für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Als Sammelbehälter dient ein Schachtsystem LW 1000 aus dauerhaft beständigem Kunststoff (PE) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Steuerung erfolgt wahlweise durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann.
Ausführung
Anlagenart: Doppelanlage
Absperreinrichtung: ja
Durchgangsdichtung für Kabelleerrohr (DN): 100
Steighilfen: ja
Durchgangsdichtung für Entlüftungsleitung (DN): 100
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Schachtsystem: Komfortschacht LW 1000
Allgemeine Merkmale
Norm: EN 12050-1
Anlagen Typ: Duo
Abmessungen
Gewicht netto: 481 kg
Gewicht brutto: 500 kg
Einbautiefe: 4130 - 4630 mm
Verpackungsmaß Länge: 2400 mm
Verpackungsmaß Breite: 1000 mm
Verpackungsmaß Höhe: 1700 mm
Behälter/Grundkörper
Anschluss Kabelleerrohr (DN): 100
Entlüftungsanschluss (DN): 100
Zulauf Nennweite (DA): 160 mm
Zulauf Nennweite (DN): 150
Nutzvolumen: 330 l
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte
Abdeckung Material: Grauguss
Verriegelung: unverriegelt
Belastungsklasse: B 125 (EN 124)
Fördereinrichtung
Pumpe: TPF 1,9
Anzahl Pumpen: 2
Schutzart Pumpe: IP 68
Förderleistung max.: 20,5 m³/h
Förderhöhe max.: 32 m
Leistung P1: 2,6 kW
Leistung P2: 1,9 kW
Länge Netzanschlussleitung Pumpe: 10 m
Nennstrom: 3,5 A
Steuerung
Schaltgerät: Standard
Betriebsspannung: 400 V
Schutzart Schaltgerät: IP 54
Erforderliche Absicherung Schaltgerät: 3 x C 16 A
Instrument Niveauerfassung: Schwimmerschalter
