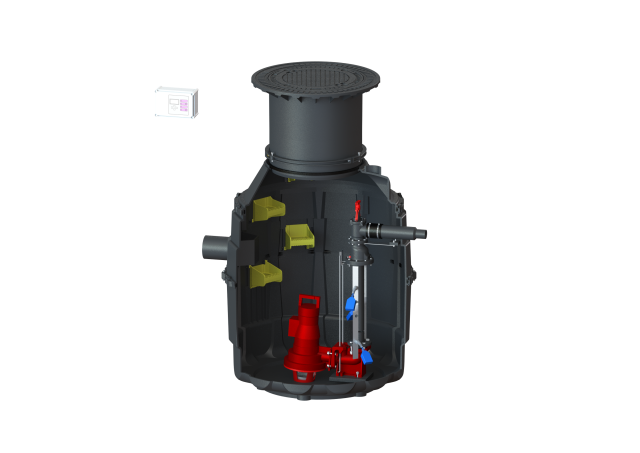

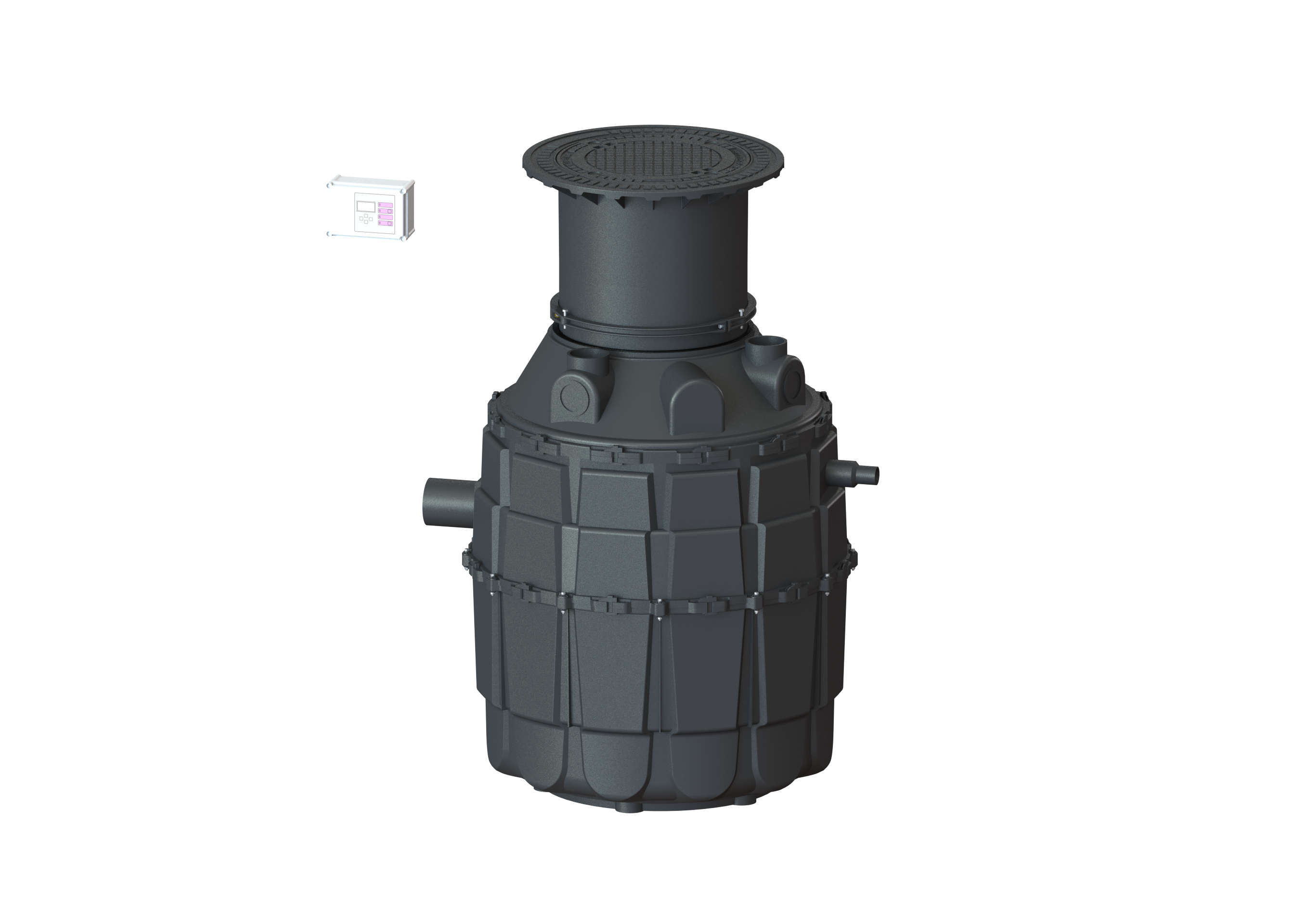

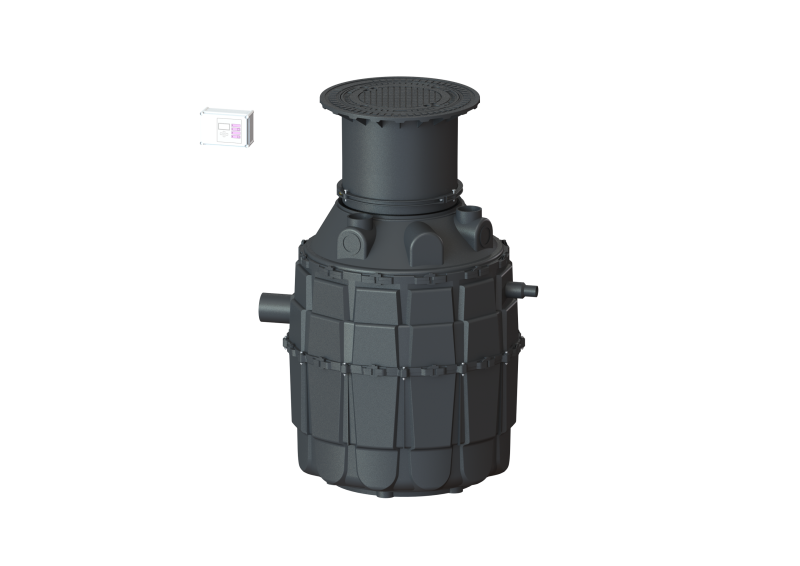

Die Pumpstation für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Als Sammelbehälter dient ein Schachtsystem LW 1000 aus dauerhaft beständigem Kunststoff (PE) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Steuerung erfolgt wahlweise durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann.
Allgemeine Merkmale
Norm: EN 12050-1
Anlagen Typ: Mono
Abmessungen
Gewicht netto: 314 kg
Gewicht brutto: 334 kg
Einbautiefe: 2130 - 2630 mm
Verpackungsmaß Länge: 2400 mm
Verpackungsmaß Breite: 1000 mm
Verpackungsmaß Höhe: 1700 mm
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte rund
Abdeckung Material: Grauguss
Verriegelung: unverriegelt
Belastungsklasse: B 125 (EN 124)
Fördereinrichtung
Pumpe: TPF 1,9
Anzahl Pumpen: 1
Schutzart Pumpe: IP 68
Förderleistung max.: 20,5 m³/h
Förderhöhe max.: 32 m
Leistung P1: 1,9 kW
Leistung P2: 1,9 kW
Leistung P3: 2,6 kW
Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm²
Laufrad Typ: Freistromrad
Länge Netzanschlussleitung Pumpe: 10 m
Nennstrom: 3,5 A
Steuerung
Schaltgerät: Standard
Betriebsspannung: 400 V
Schutzart Schaltgerät: IP 54
Erforderliche Absicherung Schaltgerät: 3 x C 16 A
