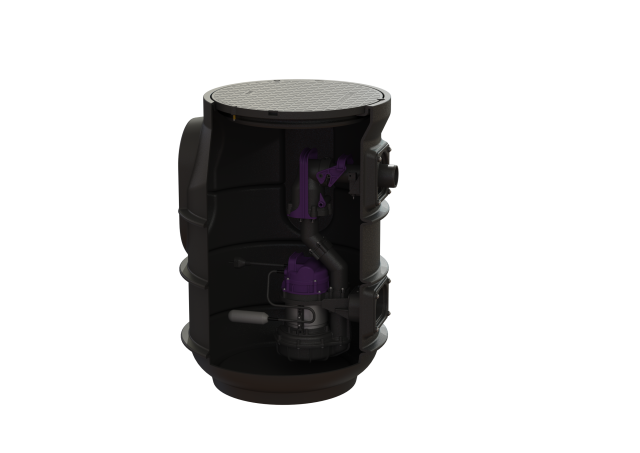

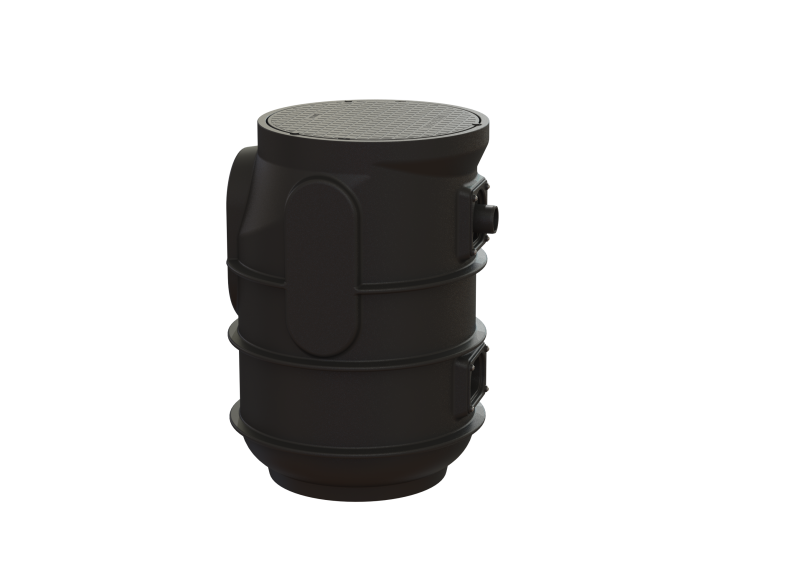

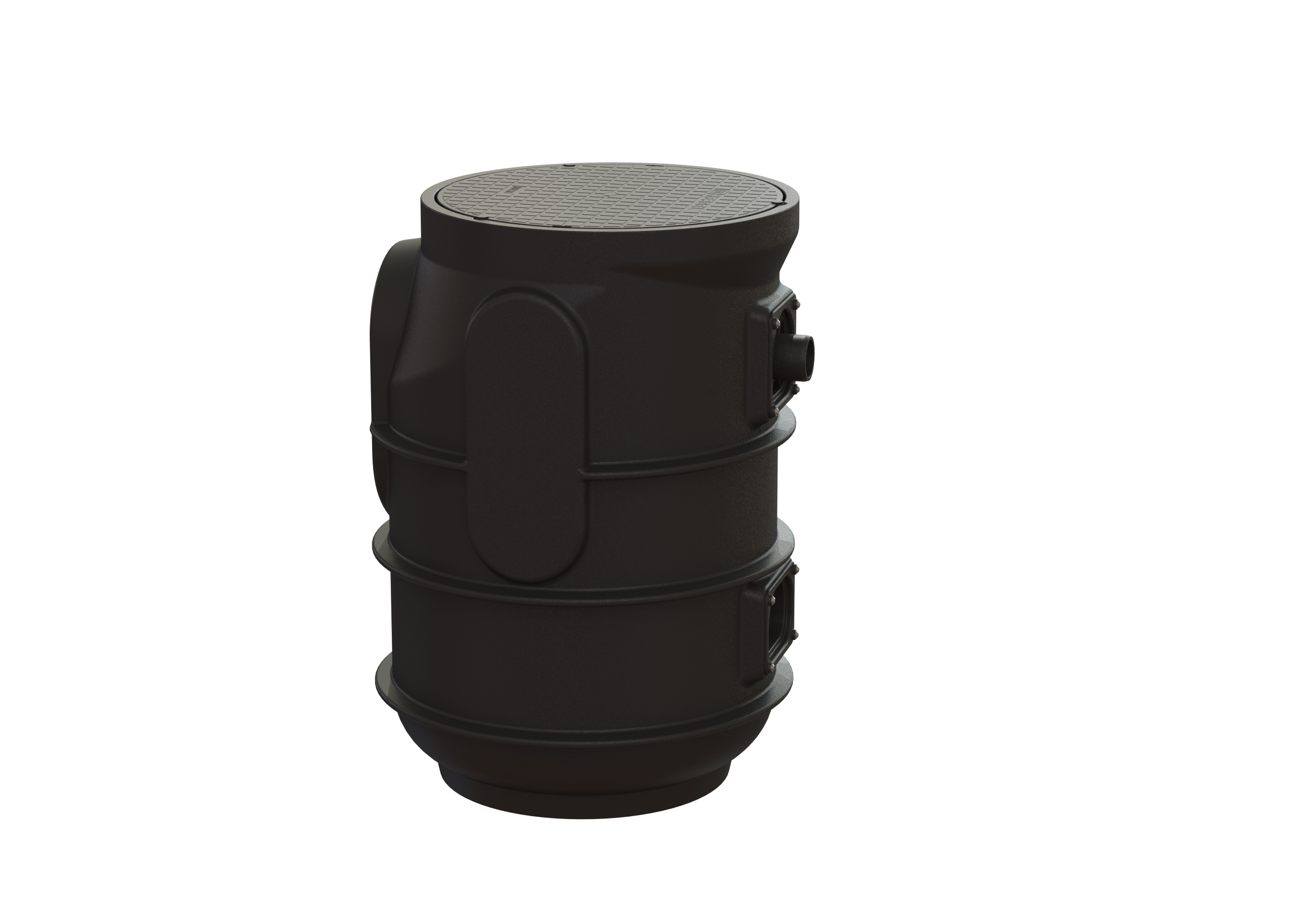

Die Pumpstation für fäkalienhaltiges und fäkalienfreies Abwasser ist zum Einbau ins Erdreich geeignet und ist mit einem Rückflussverhinderer für die Druckleitung ausgestattet. Der Behälter aus PE ist beständig gegen häusliches Abwasser und enthält eine begehbare Abdeckplatte aus Kunststoff. Die Pumpe mit Freistromrad sorgt für höchste Betriebssicherheit. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Komponenten sind vormontiert zur bauseitigen Endmontage. Inklusive Freiflächen für Zulauf, Entlüftung und Kabelleerrohr.
Ausführung
Anlagenart: Einzelanlage
Aufstellung: Nassaufstellung
Pumpensteuerung: mit Schwimmerschalter
Rückflussverhinderer: integriert
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-2 sowie EN 12050-1 (ohne ATEX Anforderungen)
Abwasserart: fäkalienhaltig und fäkalienfrei
Einbausituation: Einbau ins Erdreich
Anlagen Typ: Mono
Abmessungen
Gewicht netto: 26 kg
Gewicht brutto: 32 kg
Länge: 615 mm
Breite: 600 mm
Höhe: 830 mm
Verpackungsmaß Länge: 792 mm
Verpackungsmaß Breite: 653,81 mm
Verpackungsmaß Höhe: 916,32 mm
Behälter/Grundkörper
Druckabgang (DN): 50
Druckabgang (DA): 63 mm
Zulauf max. Anbohrung (DN): 100
Nutzvolumen: 25 l
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte rund
Abdeckung Farbe: schwarz
Verriegelung: verriegelt
Belastungsklasse: K 3 (EN 1253-1)
Fördereinrichtung
Pumpe: STF 1300
Anzahl Pumpen: 1
Gewicht Pumpe: 10 kg
Anschlusstyp: codierter Stecker
Betriebsspannung: 230 V
Schutzklasse: I
Isolationsklasse: F
Schutzart Pumpe: IP 68 (3m)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 21 m³/h
Förderhöhe max.: 10 m
Drehzahl: 2650 U/min
Leistung P1: 1,3 kW
Leistung P2: 0,8 kW
Betriebsart: S3 - 50 %
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm²
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 40 mm
Erforderliche Absicherung Pumpe: C 16 A
Länge Netzanschlussleitung Pumpe: 10 m
Nennstrom: 6 A
Steuerung
Betriebsspannung: 230 V
Instrument Niveauerfassung: Schwimmerschalter
Anschlusstyp: codierter Stecker
Motorschutz Schalter: ja
