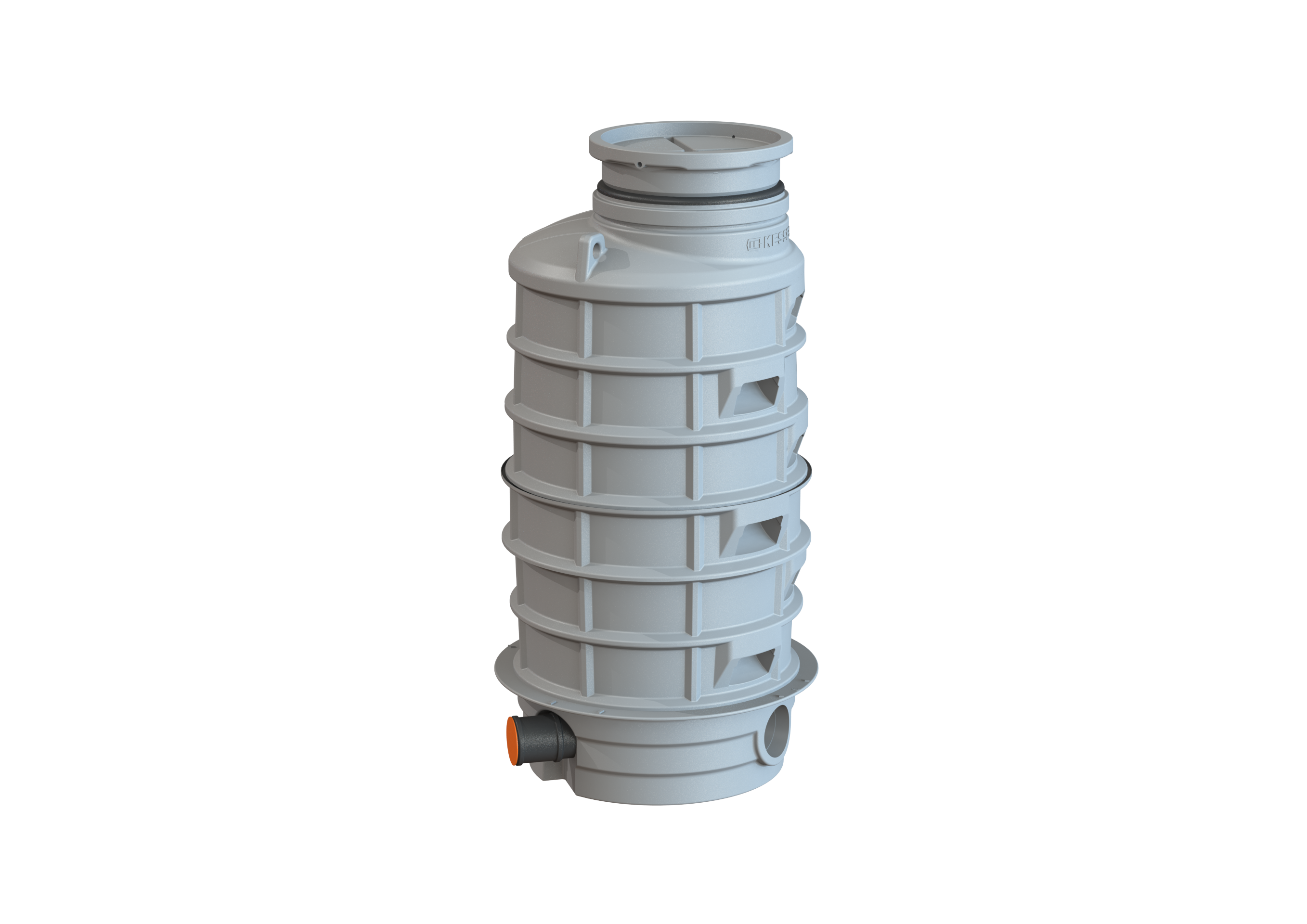

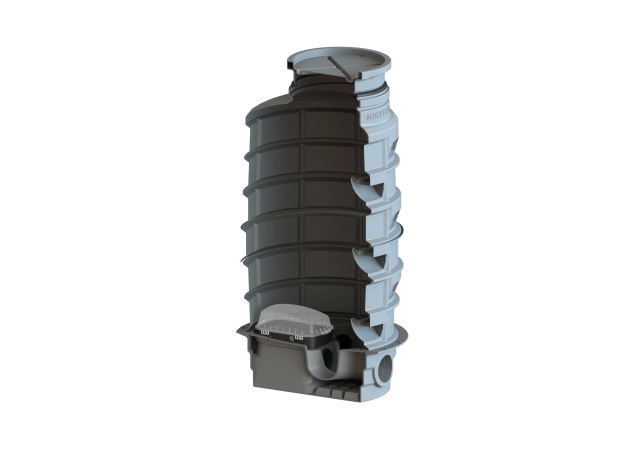

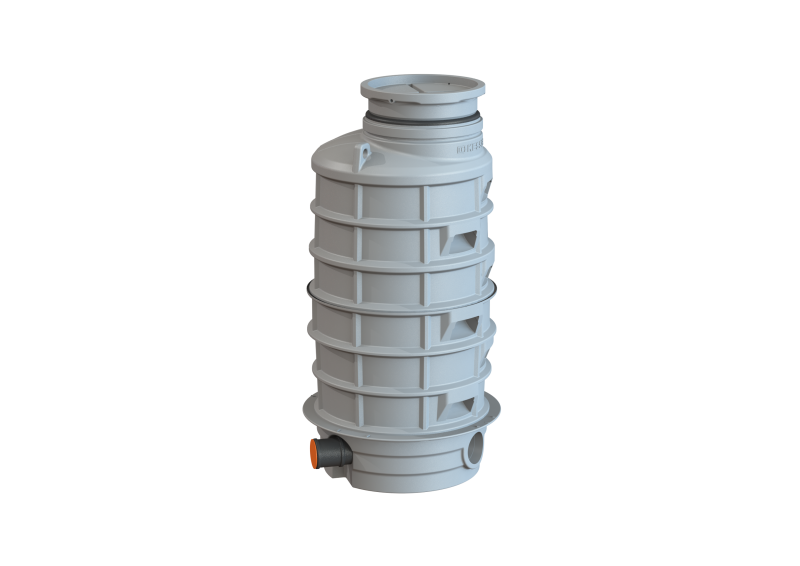

Der Rückstauschacht in monolithischer Bauweise ist mit Steighilfen, drei Zuläufen, einem offenen Durchgangsgerinne und einem integrierten Reinigungsrohr Controlfix ausgestattet. Durch das modulare KESSEL-Baukastensystem kann das Reinigungsrohr problemlos zum Premium-Rückstauverschluss Staufix SWA, Staufix FKA oder zur Rückstaupumpanlage Pumpfix F umgerüstet werden. Die Bauzeitschutzabdeckung aus Kunststoff kann als Abdeckung im Grünbereich eingesetzt oder durch ein optionales Aufsatzstück mit Abdeckplatte nach EN 124 ersetzt werden. Durch das optionale Aufsatzstück ist eine variable Einbautiefe möglich. Wasserdicht - geeignet für aggressives Abwasser - Gewährleistung auf den Behälter 20 Jahre.
Ausführung
Schachtsystem: Standard-Schachtsystem
Allgemeine Merkmale
Farbe: grau
Abwasserart: fäkalienhaltig
Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen)
Zulassung: Z-42.1-333
Abmessungen
Gewicht netto: 120,5 kg
Gewicht brutto: 130 kg
Grundwasserbeständigkeit ab Unterkante Bodenteil: 2000 mm
Gefällesprung: 9 mm
Einbautiefe: 2230 - 2460 mm
Verpackungsmaß Länge: 1200 mm
Verpackungsmaß Breite: 1500 mm
Verpackungsmaß Höhe: 2500 mm
Behälter/Grundkörper
Gerinne: offenes Durchgangsgerinne, Zuläufe rechts und links 45 Grad

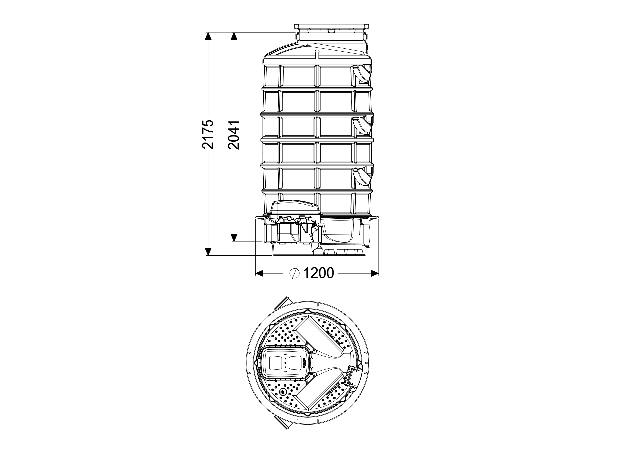

Schachthöhe: 2180 mm
Behälterbreite max.: 1250 mm
Abstand Rohrsohle Auslauf zu Behälterboden: 108 mm
Abstand Rohrsohle Zulauf zu Behälterboden: 136 mm
Auslauf Anzahl: 1
Auslauf Nennweite (DN): 150 mm
Zulauf Nennweite (DN): 150 mm
Zulauf Anzahl: 3
Anschluss Zu-/Auslaufstutzen: mit Spitzende zum Anschluss für Abwasserrohre und Formteile nach DIN EN 1401-1, DIN 19534, DIN EN 12666-1, DIN 19537-3 und DIN EN 1852-1
Lichte Weite Behälter (LW): 1000 mm
Lichte Weite Einstieg (LW): 600 mm
Abdeckungsmerkmale
Abdeckungsart: Bauzeitschutzabdeckung
Abdeckung Material: Kunststoff
