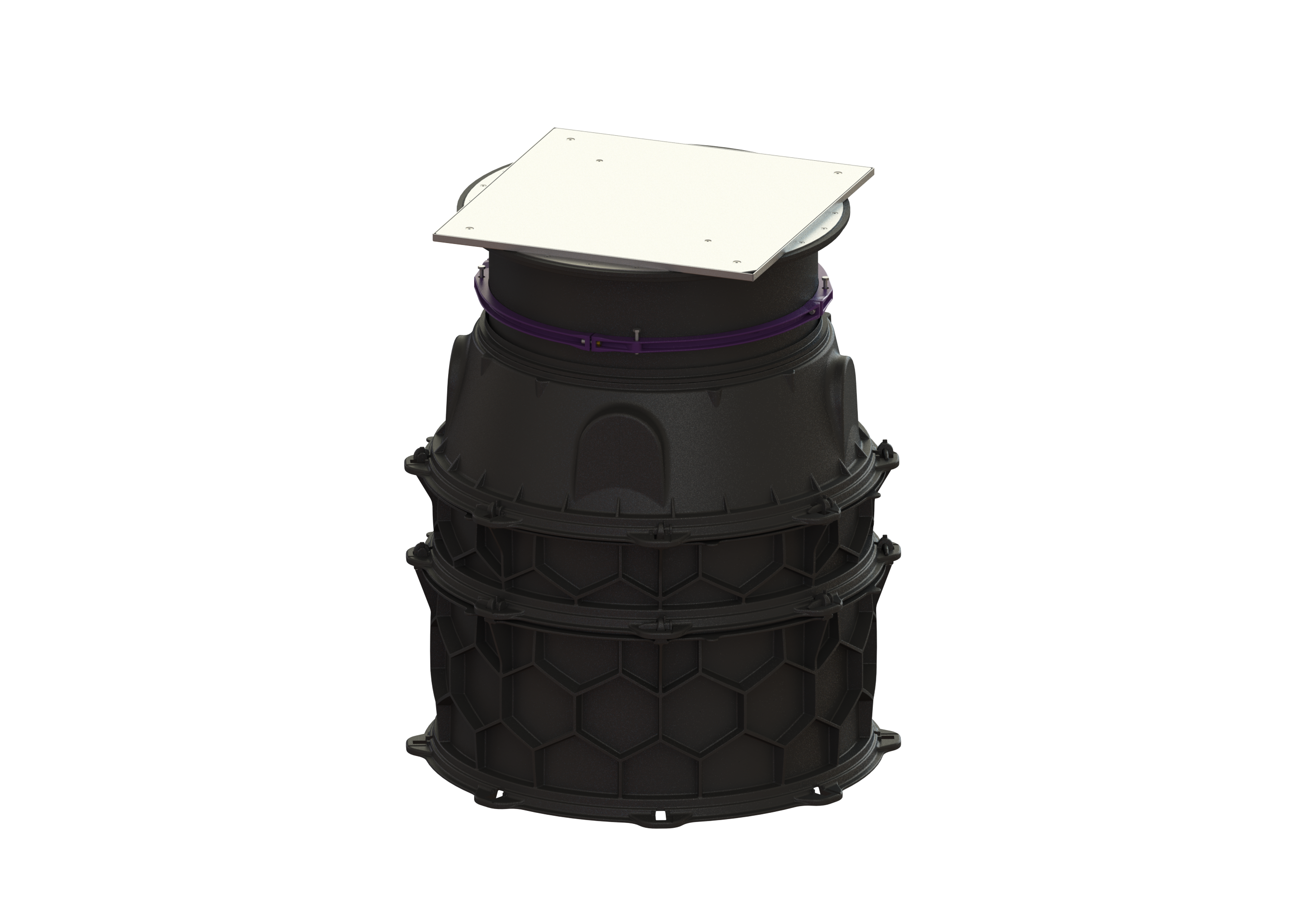

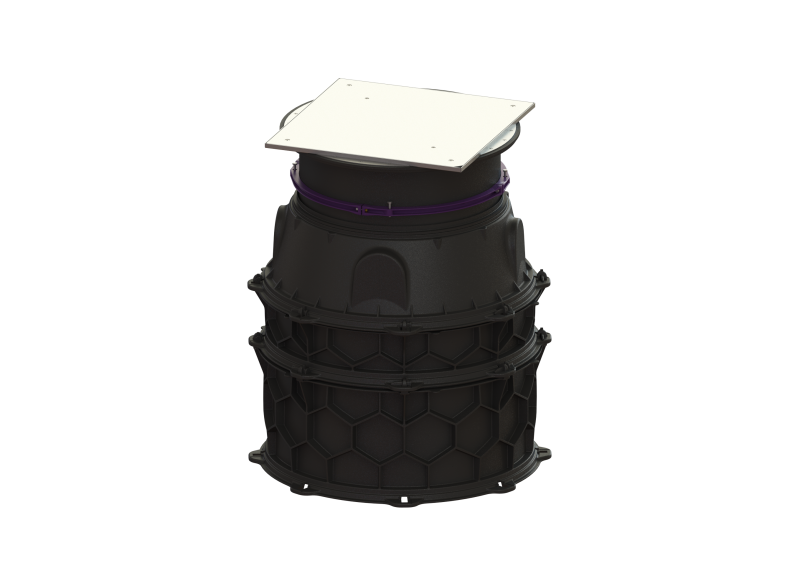

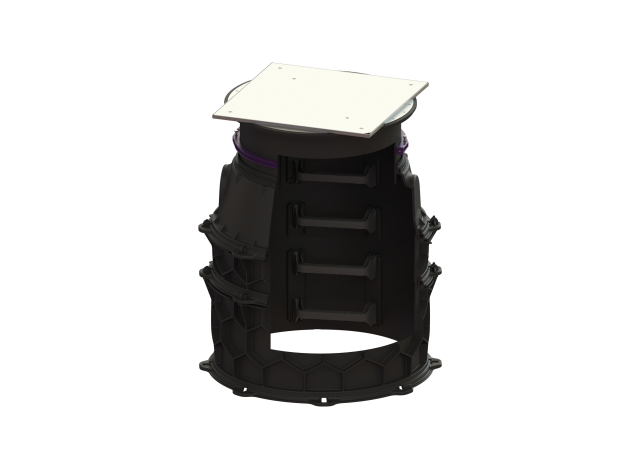

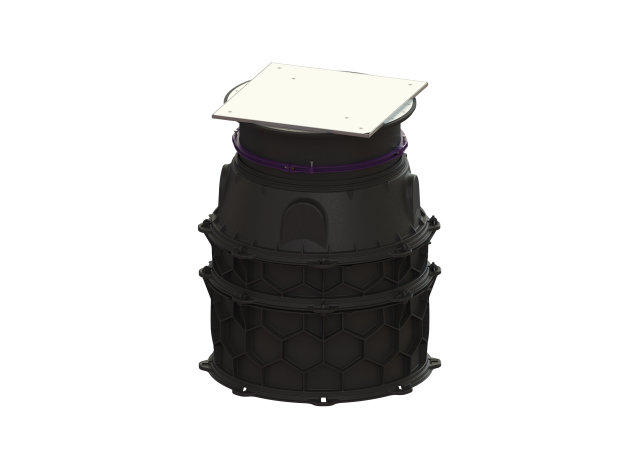

Das Schachtmodul für die Nass- oder Trockenaufstellung ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177, allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus dauerhaft beständigem Kunststoff (PE) besitzen universale Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden.
Allgemeine Merkmale
Farbe: schwarz
Material: PE-HD
Norm: EN 13598-2
Einbausituation: Einbau ins Erdreich
Auslieferungszustand: in Teilen zur bauseitigen Montage (Steighilfen sind werksseitig vormontiert)
Zulassung: Z-42.1-527
Dichtheit: tagwasserdicht

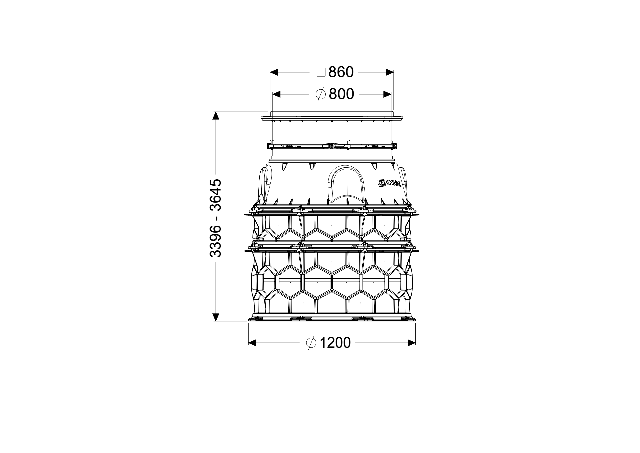

Abmessungen
Gewicht netto: 251,34 kg
Gewicht brutto: 290,78 kg
Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm
Einbautiefe: 3396 - 3645 mm
Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
Länge: 1200 mm
Breite: 1200 mm
Verpackungsmaß Länge: 2400 mm
Verpackungsmaß Breite: 1200 mm
Verpackungsmaß Höhe: 2200 mm
Behälter/Grundkörper
Zulauf max. Anbohrung (DN): 150
Lichte Weite Behälter (LW): 1000 mm
Lichte Weite Einstieg (LW): 800 mm
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte eckig
Abdeckung Material: Edelstahl
Abdeckung Breite: 950 mm
Abdeckung Höhe: 44 mm
Abdeckung Länge: 950 mm
Oberfläche: rutschhemmend
Verriegelung: verschraubt
Belastungsklasse: A 15 (EN 124)
Dichtheit: tagwasserdicht
